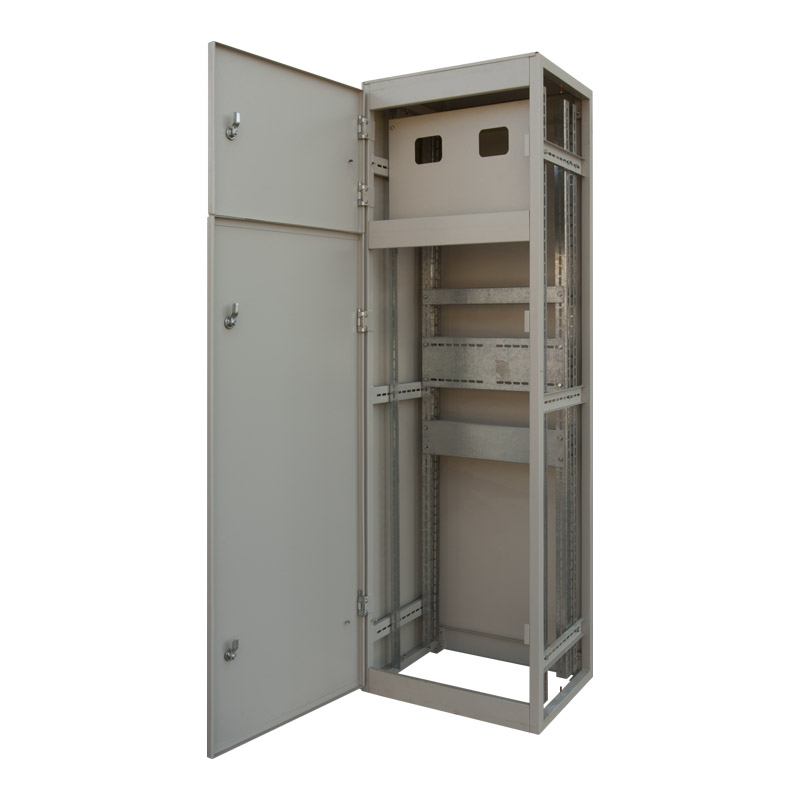

Корпуса ВРУ-2 (сборно-разборные)
НАЗНАЧЕНИЕ
- для сборки вводно-распределительных устройств, типовых и нетиповых низковольтных комплектных устройств(НКУ), обеспечивающих прием, распределение и учет электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в различных объектах промышленности и инфраструктуры.
КОНСТРУКЦИЯ
- ВРУ выполнено в виде сборно-разборных корпусов с отдельными боковыми (торцевыми) панелями . Дополнительно комплектуются монтажными панелями различной высоты (в том числе с перфорацией) для установки вводных устройств, узлов учета и монтажа отходящих линий;
- ВРУ выполнено в напольном исполнении и может комплектоваться подставкой (цоколем) высотой 200мм;
- оснащается двумя дверьми, тремя замками и четырьмя петлями, обеспечивающими защиту от несанкционированного доступа;
- для защиты от случайного проникновения к токопроводящим частям корпуса ВРУ могут комплектоваться фальшпанелями различной высоты;
- применяемый материал - металл толщиной 1.2 мм, покрытие корпуса - порошковая краска (RAL 7032), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- минимальное время сборки корпуса ВРУ;
- возможность объединения шкафов в секции;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон);
- удобство транспортировки и хранения (минимальный объем в разобранном виде).

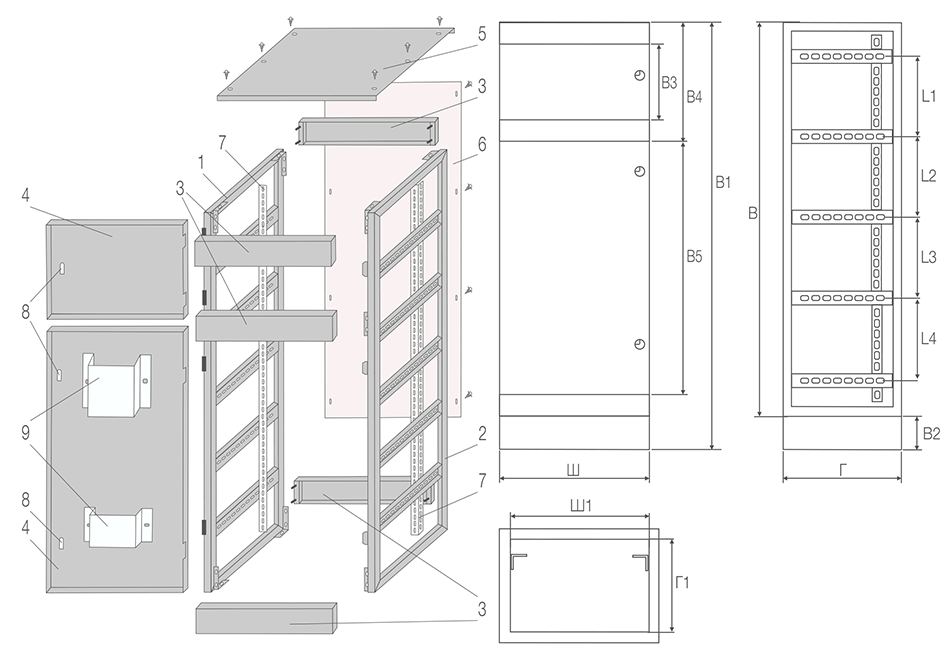

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
1- Каркас боковой А; 2- Каркас боковой Б; 3- Планка соединительная; 4- Дверь; 5- Крыша; 6- Стенка задняя; 7- Стойка крепления; 8- Замок; 9- Карманы. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | В, мм | Ш, мм | Г, мм | B1, мм | B2, мм | B3, мм | B4, мм | B5, мм | Ш1,мм | Г1, мм | L1, мм | L2, мм | L3, мм | L4, мм | Скачать чертеж |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
КВРУ-2 180-45-45 | 1800 | 450 | 450 | 2000 | 200 | 315 | 480 | 1240 | 390 | 390 | 325 | 345 | 360 | 360 | ![]() |
КВРУ-2 180-60-45 | 1800 | 600 | 450 | 2000 | 200 | 315 | 480 | 1240 | 540 | 390 | 325 | 345 | 360 | 360 | ![]() |
КВРУ-2 180-80-45 | 1800 | 800 | 450 | 2000 | 200 | 315 | 480 | 1240 | 740 | 390 | 325 | 345 | 360 | 360 | ![]() |
КВРУ-2 200-45-45 | 2000 | 450 | 450 | 2200 | 200 | 315 | 480 | 1440 | 390 | 390 | 355 | 415 | 415 | 415 | ![]() |
КВРУ-2 200-60-45 | 2000 | 600 | 450 | 2200 | 200 | 315 | 480 | 1440 | 540 | 390 | 355 | 415 | 415 | 415 | ![]() |
КВРУ-2 200-80-45 | 2000 | 800 | 450 | 2200 | 200 | 315 | 480 | 1440 | 740 | 390 | 355 | 415 | 415 | 415 | ![]() |
