Ящики распределительные герметичные

ЯРг-Х-IPXX

Я - Ящик
Р - Распределительный
г - Герметичный
X - Размер корпуса (1, 2, 4, 6)
IPXX - Степень защиты

p class="desc-header">НАЗНАЧЕНИЕ

  • для дальнейшей сборки силовых ящиков типа ЯРП, ЯБПВУ, служащих для подключения линий ввода и отходящих линий.

КОНСТРУКЦИЯ

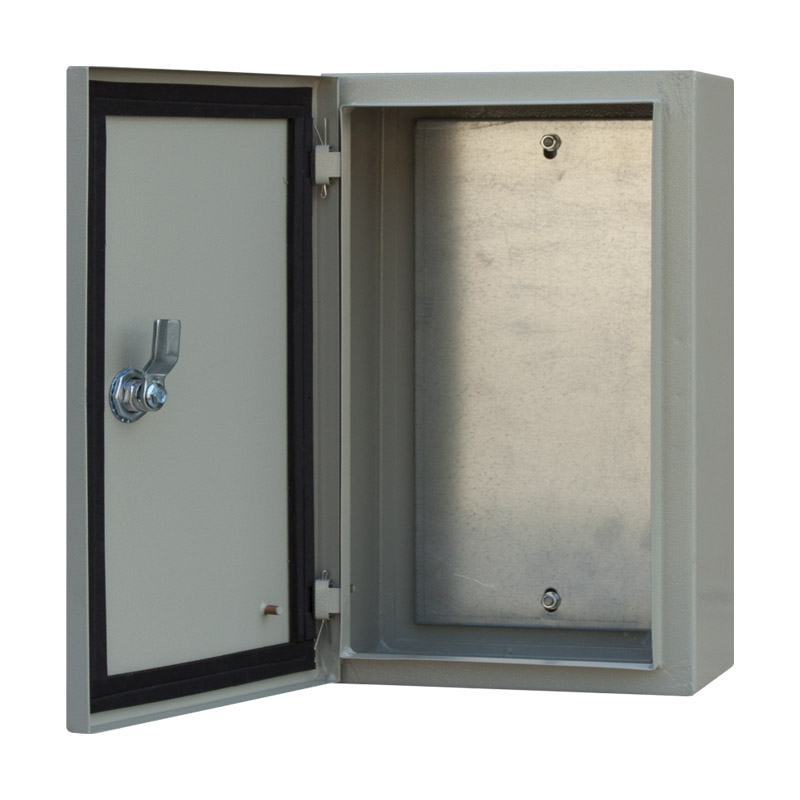

  • корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью и монтажной панелью. Дверь корпуса закрывается на замок с ключом;
  • ввод проводов внутрь щитов можно осуществлять снизу количество отверстий для ввода кабеля (n) указано в таблице;
  • применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 7032), степень защиты - IP54.

ПРЕИМУЩЕСТВА

  • удобство монтажа;
  • высококачественное порошковое покрытие;
  • жесткая упаковка (двухслойный гофрокартон).

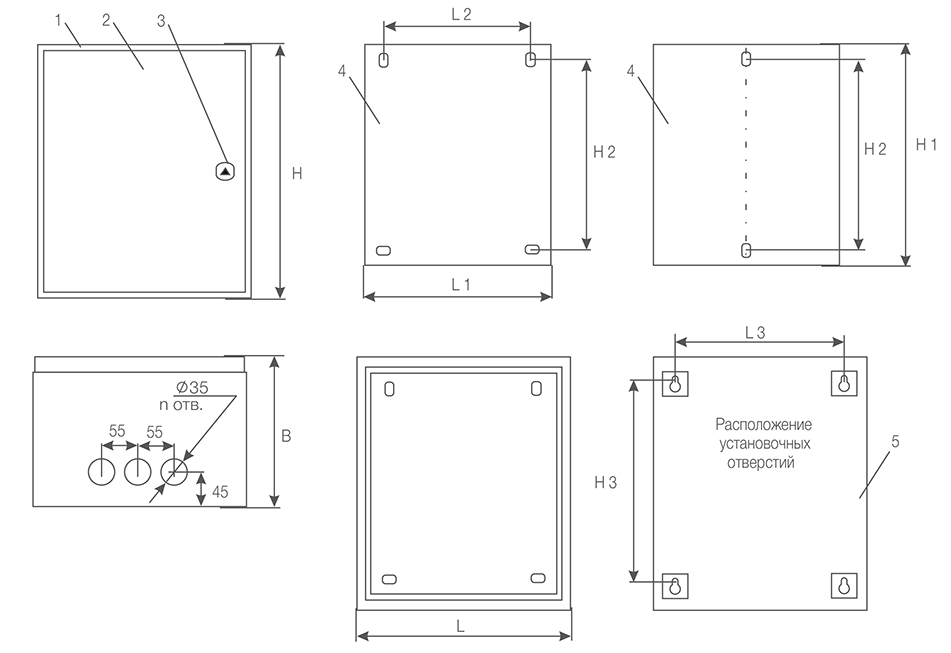

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Панель монтажная; 5- Дно.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм H2, мм H3, мм L1, мм L2, мм L3, мм n, шт Скачать чертеж
ЯРг-1-IP54 400 230 150 348 310 321 178 - 139 3 Скачать
ЯРг-2-IP54 550 280 180 498 460 471 228 - 189 3 Скачать
ЯРг-4-IP54 700 350 200 648 610 621 298 - 259 3 Скачать
ЯРг-6-IP54 800 450 200 748 710 721 398 360 359 3 Скачать
