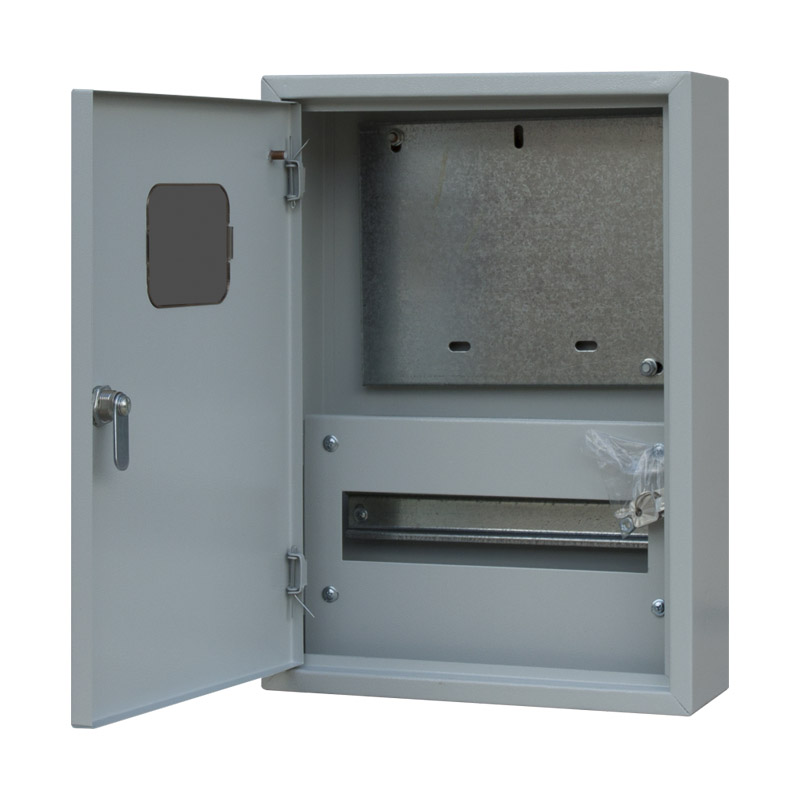

Щиты учетно-распределительные навесные под электронный счетчик

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN- рейку. Двери корпусов закрываются на замок с ключом;
• для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
• ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• высококачественное порошковое покрытие;
• жесткаяя упаковка (двухслойный гофрокартон).

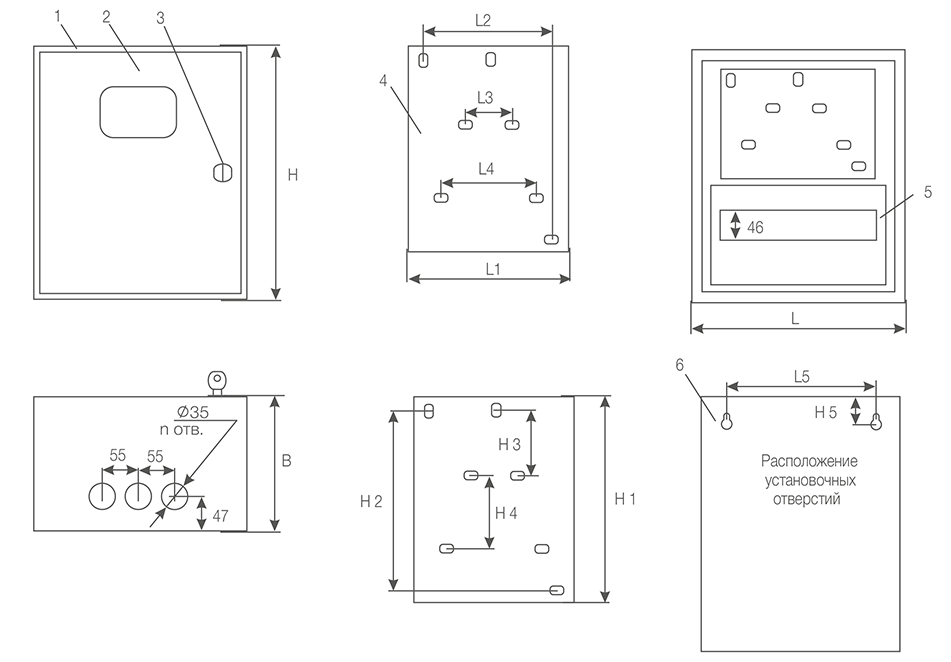

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	H3, мм	H4, мм	H5, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	n, шт.	Количество модулей	Скачать чертеж
ЩРУЭН 1/12-IP31	400	300	120	180	156	140	75	45	240	180	92	155	226	6	12
ЩРУЭН 3/12-IP31	520	300	120	264	240	140	75	45	240	180	92	155	176	6	12
ЩРУЭН 3/24-IP31	680	300	120	264	240	140	75	45	240	180	92	155	226	6	24
