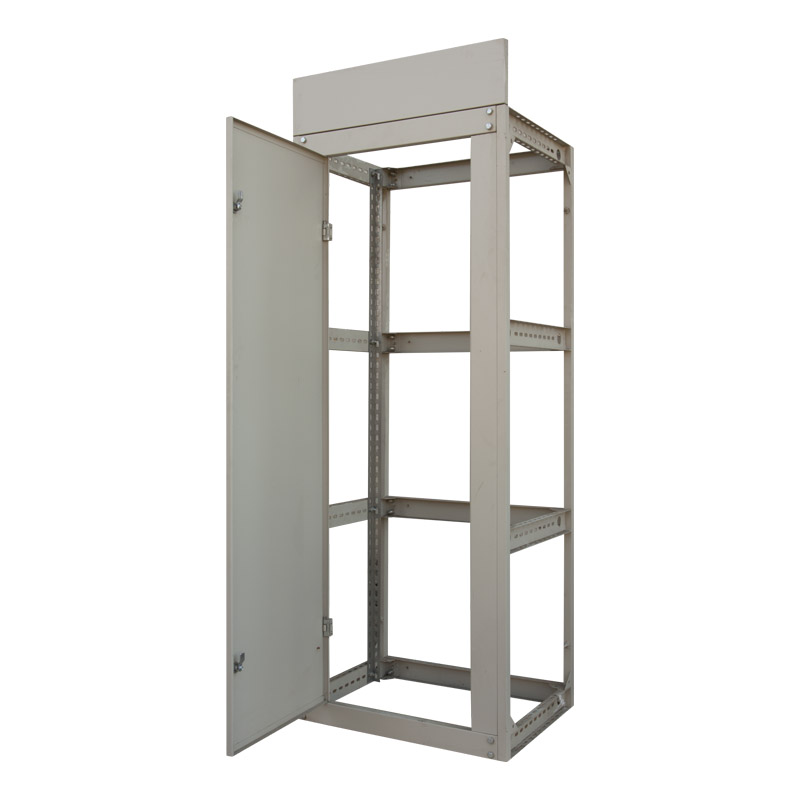

Щиты одностороннего обслуживания (сборно-разборные)
НАЗНАЧЕНИЕ
- для сборки в данных корпусах распределительных щитов напряжением 0,4 кВ, током до 2500А в различных объектах промышленности.
КОНСТРУКЦИЯ
- корпус выполнен в виде сборно - разборной конструкции, может комплектоваться дополнительно торцевыми панелями, монтажными панелями различной высоты (в том числе с перфорацией);
- корпус ЩО изготавливается в напольном исполнении;
- дверь оснащена двумя замками и двумя петлями, обеспечивающими дополнительную защиту от несанкционированного доступа;
- применяемый материал - металл толщиной 1.2 мм, покрытие корпуса - порошковая краска (RAL 7032).
ПРЕИМУЩЕСТВА
- удобство монтажа;
- минимальное время сборки корпуса ЩО;
- возможность объединения корпусов в секции;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон);
- удобство транспортировки и хранения (минимальный объем в разобранном виде).

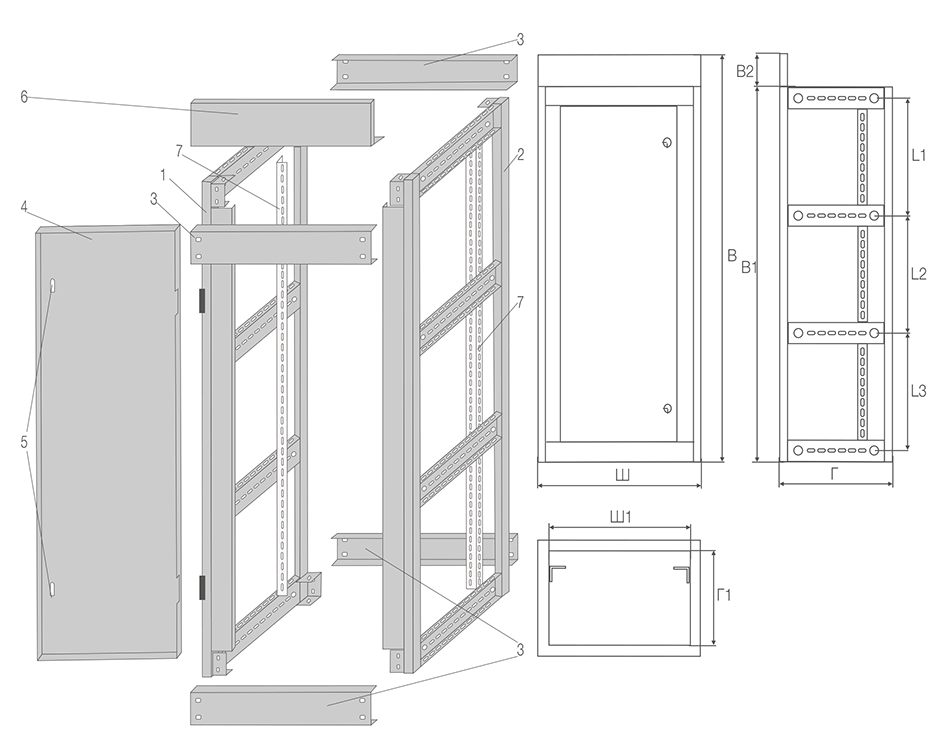

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
| 1- Каркас боковой А; 2- Каркас боковой Б; 3- Планка соеденительная; 4- Дверь; 5- Замок; 6- Панель приборов; 7- Стойка крепления. |
ТАБЛИЦА РАЗМЕРОВ
| НАИМЕНОВАНИЕ | В, мм | Ш, мм | Г, мм | B1, мм | B2, мм | Ш2,мм | Г1, мм | L1, мм | L2, мм | L3, мм | Скачать чертеж |
|---|---|---|---|---|---|---|---|---|---|---|---|
| ЩО-70-IP31 200-60-60 | 2200 | 600 | 600 | 2000 | 200 | 540 | 540 | 640 | 640 | 640 |  |
| ЩО-70-IP31 200-80-60 | 2200 | 800 | 600 | 2000 | 200 | 740 | 540 | 640 | 640 | 640 | |
| ЩО-70-IP31 200-100-60 | 2200 | 1000 | 600 | 2000 | 200 | 940 | 540 | 640 | 640 | 640 | |
