Щиты распределительные навесные с монтажной панелью

НАЗНАЧЕНИЕ

• для сборки электрощитов различного назначения: ящиков управления, щитов автоматики, пунктов распределения, силовых щитов и других.

КОНСТРУКЦИЯ

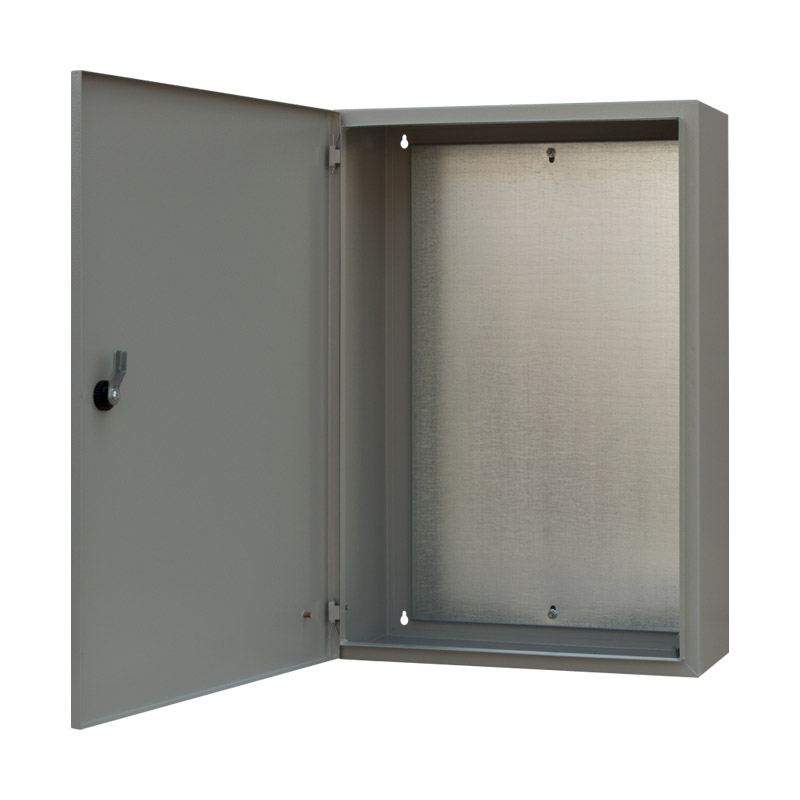

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью и монтажной панелью. Установка различной аппаратуры осуществляется в щитке на монтажные панели и на двери с наружной или внутренней стороны. Двери корпусов закрываются на замок с ключом.
• ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной от 0.8 до 1.2 мм, монтажная панель изготавливается из оцинкованного металла толщиной от 0.8 до 1.5 мм (в зависимости от размера корпуса), покрытие корпуса - порошковая краска (RAL 7032), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• максимально широкий ассортимент типоразмеров серии;
• высококачественное порошковое покрытие;
• жесткая упаковка ( двухслойный гофрокартон).

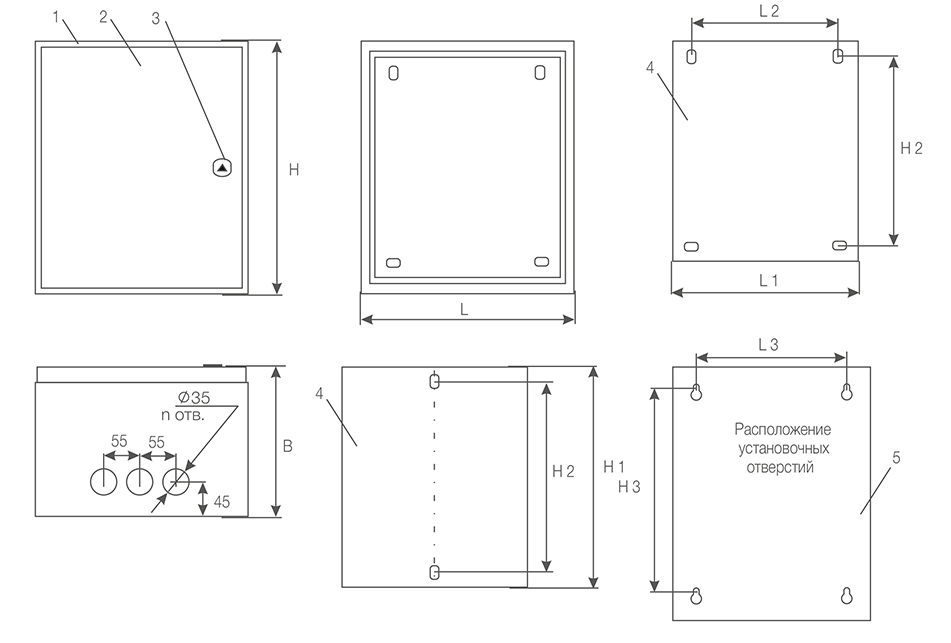

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	H3, мм	L1, мм	L2, мм	L3, мм	n, шт.	Скачать чертеж
ЩРНМ-1-IP31	400	310	220	348	310	351	228	-	255	3
ЩРНМ-2-IP31	500	400	220	448	410	451	320	-	345	3
ЩРНМ-3-IP31	650	500	220	598	560	601	420	-	445	3
ЩРНМ-4-IP31	800	650	250	748	710	751	570	532	595	6
ЩРНМ-5-IP31	1000	650	300	948	910	951	570	532	595	6
ЩРНМ-6-IP31	1200	750	300	1148	1110	1151	670	632	695	6
ЩРНМ-7-IP31	1320	750	300	1268	1230	1271	670	632	695	6
