Щиты учетные герметичные
НАЗНАЧЕНИЕ
- для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в коттеджных постройках, частных домах, гаражных кооперативах и других зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ

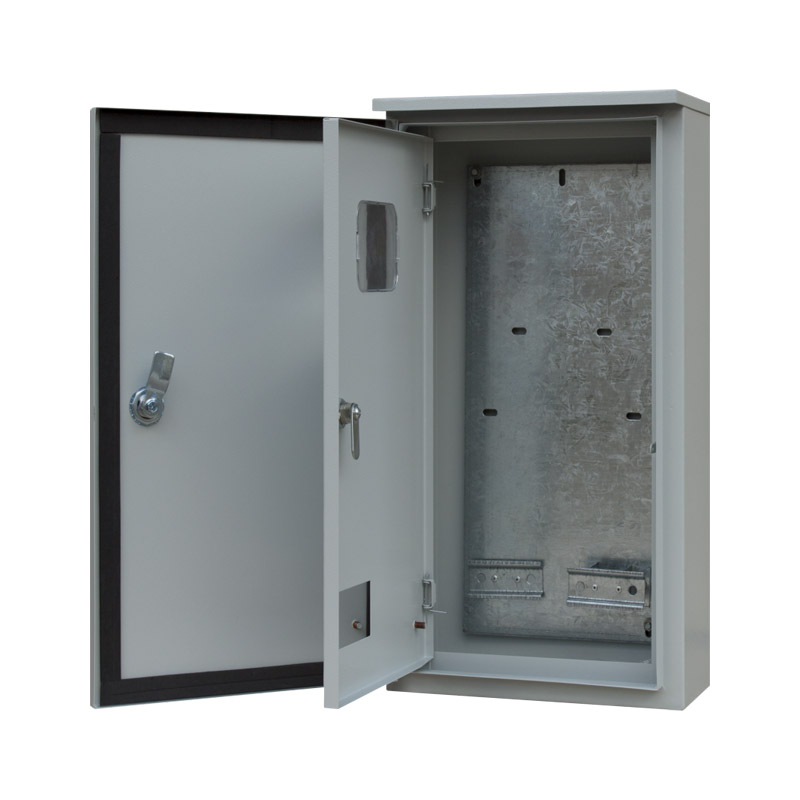

- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью (возможна комплектация специальным устройством для крепления к столбам в городской и сельской местности), внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на усиленный замок, обеспечивающий плотный прижим двери к корпусу щита;
- ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- с целью уменьшения попадания влаги (дождя или снега) внутрь щита сверху предусмотрена дополнительная крыша с отбортовкой по всем сторонам щита;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена дополнительная дверь с окошком для снятия показаний счетчика и возможностью опломбировки;
- применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP54.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- повышенная влагозащищенность;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон).
ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

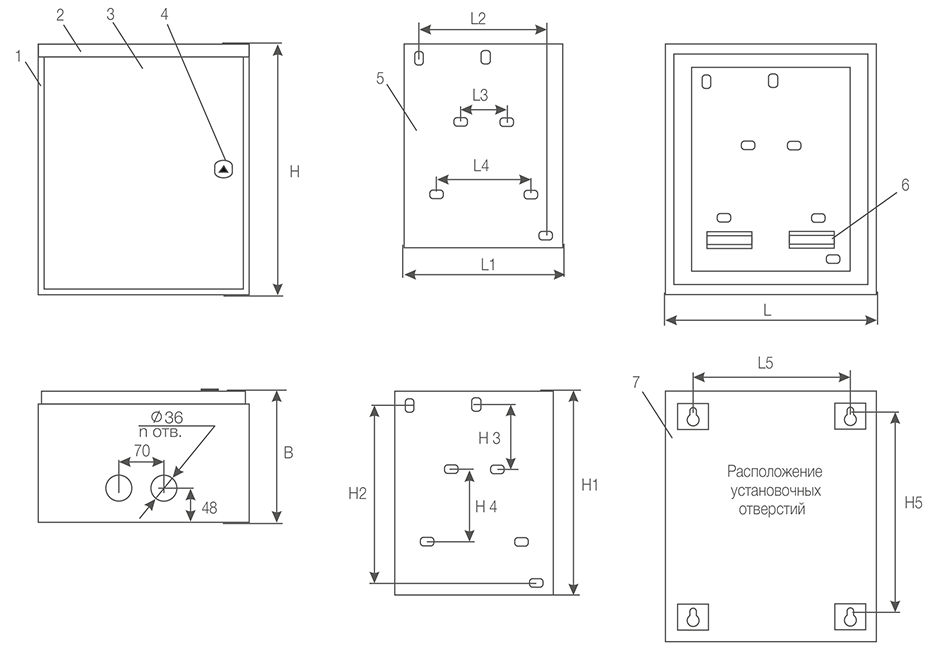

1- Корпус щита; 2- Крыша; 3- Дверь; 4- Замок; 5- Панель монтажная; 6- DIN-рейка; 7- Дно. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | H3, мм | H4, мм | H5, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | n, шт. | Количество модулей | Скачать чертеж |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ЩУГ-1/2-IP54 | 300 | 310 | 150 | 212 | 188 | 140 | 75 | 221 | 212 | 188 | 92 | 155 | 219 | 2 | 7 | ![]() |
ЩУГ-3/2-IP54 | 520 | 310 | 150 | 432 | 408 | 140 | 75 | 441 | 212 | 188 | 92 | 155 | 219 | 2 | 7 | ![]() |
