Щиты распределительные навесные
НАЗНАЧЕНИЕ
- для приема и распределения электрической энергии напряжением 380/220 В 1 и 3-х фазного тока частотой 50 Герц в силовых и осветительных установках в зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ
- корпуса щитов представляют собой металлический шкаф встраиваемого исполнения с дверью, внутри которого могут устанавливаться определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов можно осуществлять сверху или снизу;
- применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткаяя упаковка (двухслойный гофрокартон).

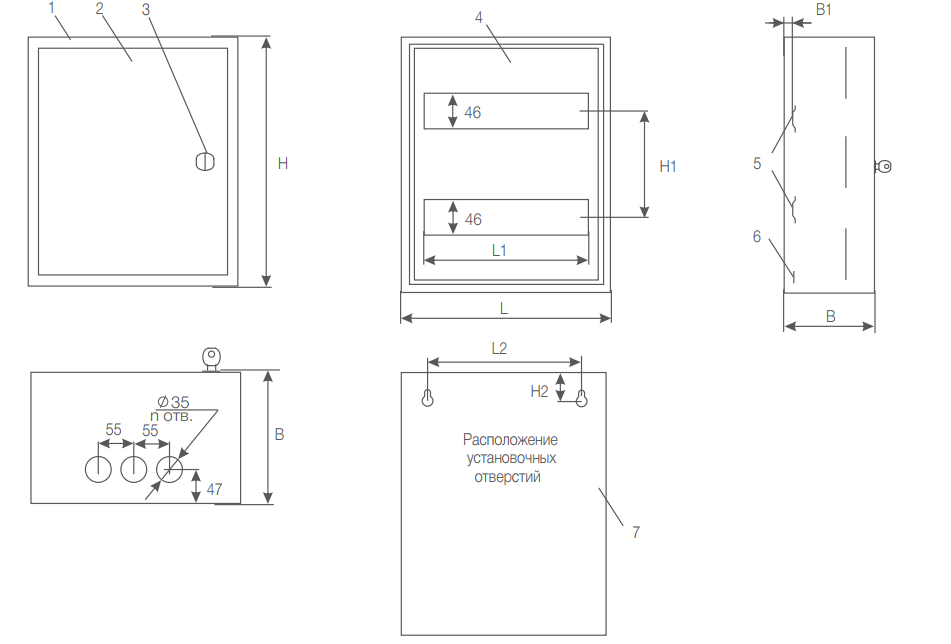

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Планка крепления шин N и PE; 7- Дно. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | L1, мм | L2, мм | B1, мм | Количество DIN-реек | Количество шин N и PE | n, шт. | Количество модулей | Скачать чертеж |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|

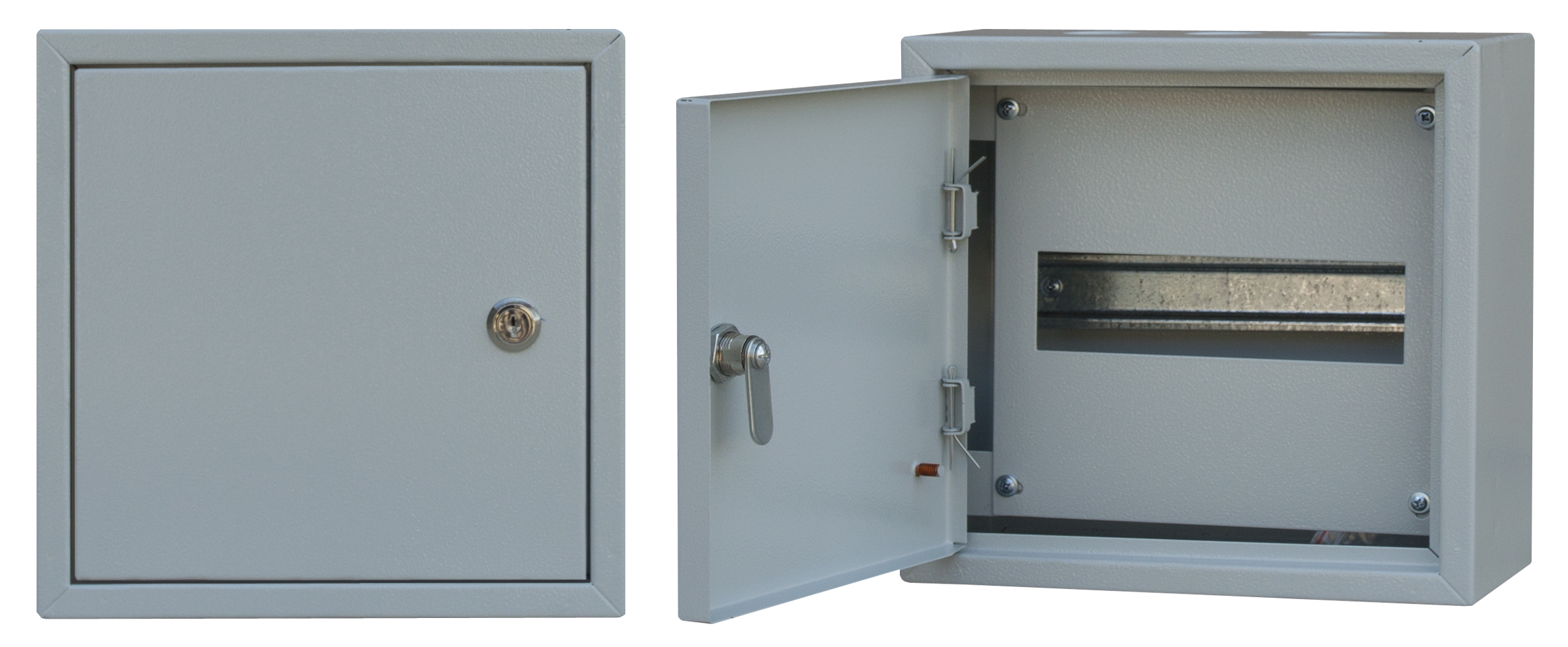

ЩРН-9-IP31 | 250 | 250 | 120 | - | 45 | 163 | 176 | 13 | 1 | 1 | 6 | 9 | ![]() |

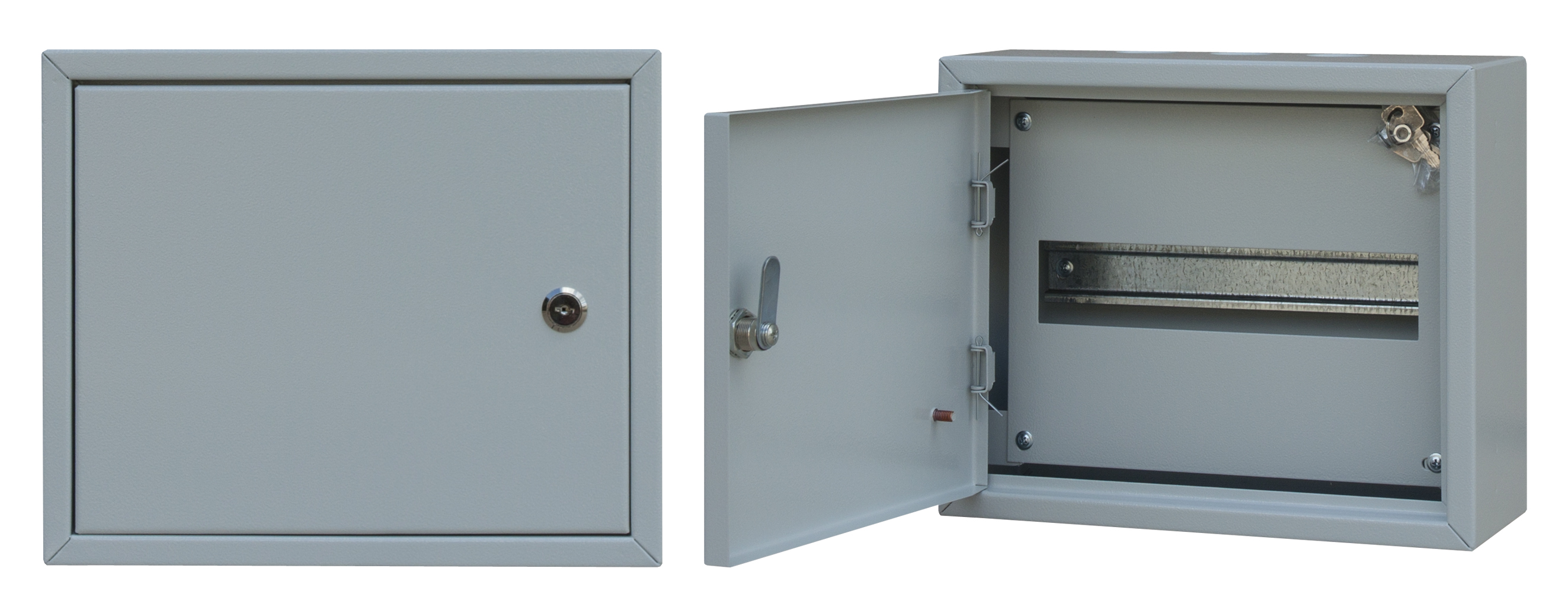

ЩРН-12-IP31 | 250 | 300 | 120 | - | 45 | 217 | 226 | 13 | 1 | 1 | 6 | 12 | ![]() |
ЩРН-15-IP31 | 250 | 350 | 120 | - | 45 | 271 | 276 | 13 | 1 | 1 | 6 | 15 | ![]() |

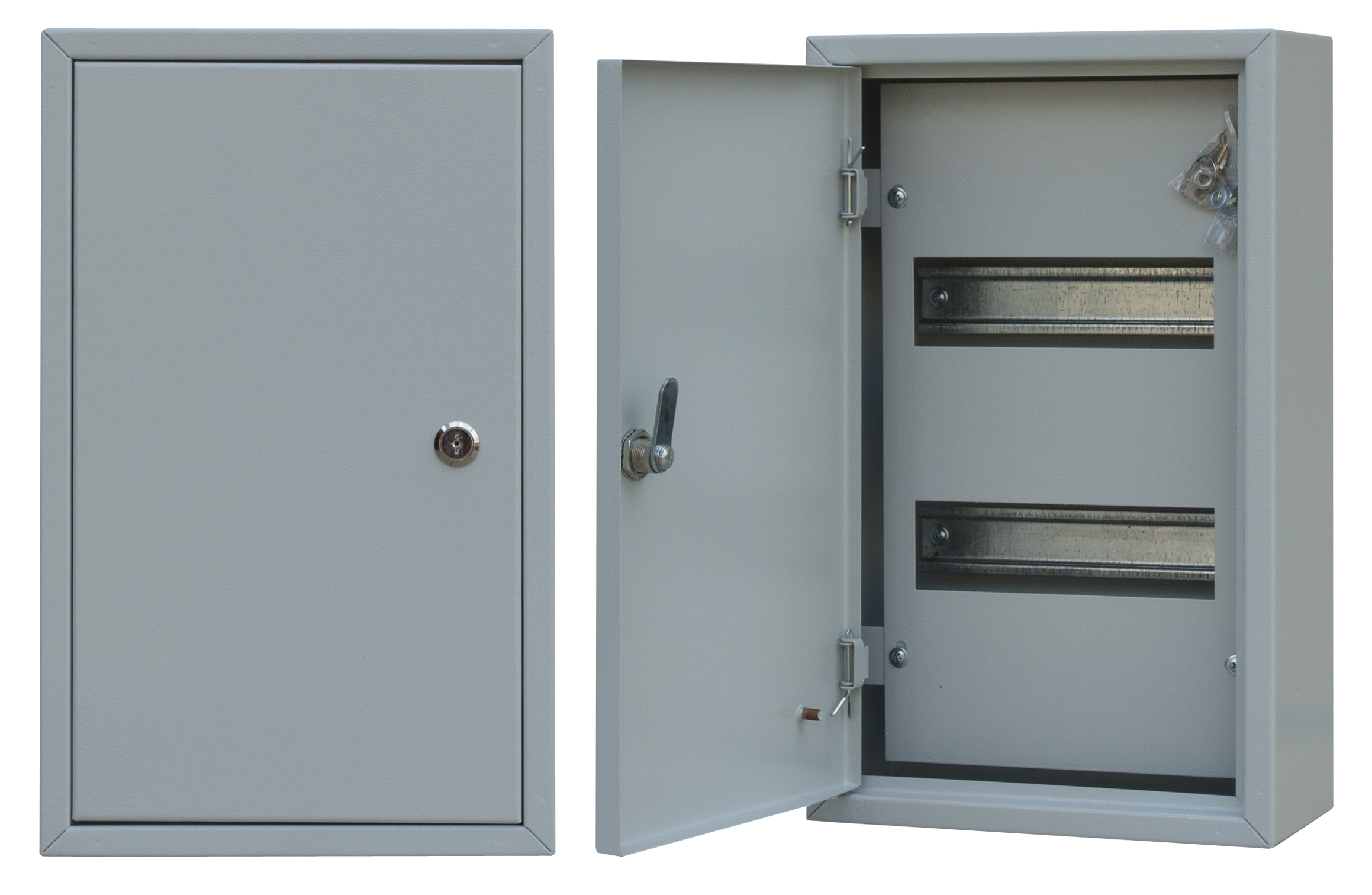

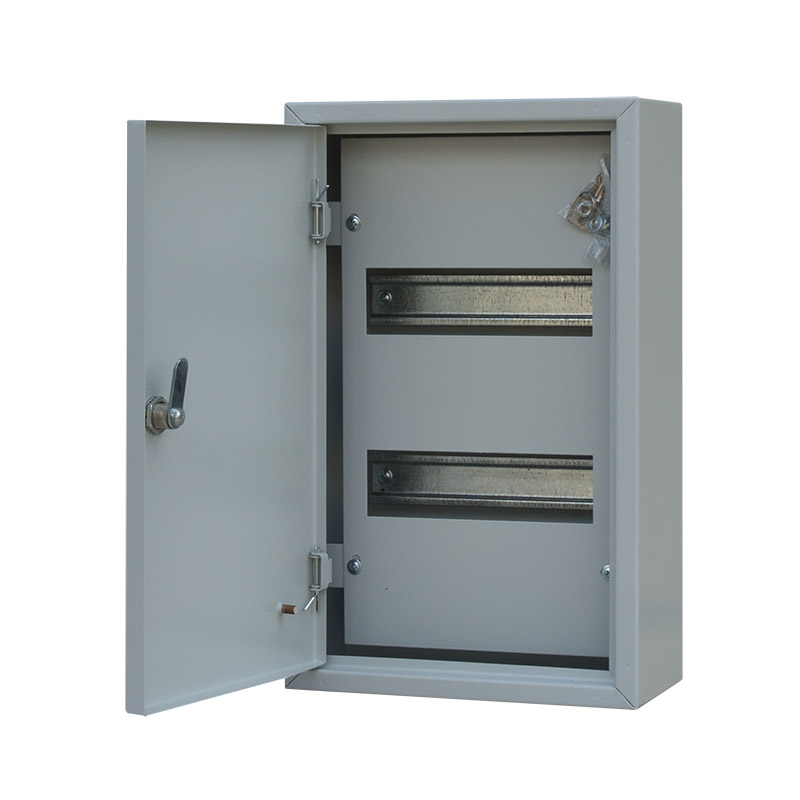

ЩРН-18-IP31 | 400 | 250 | 120 | - | 45 | 163 | 326 | 13 | 2 | 1 | 6 | 18 | ![]() |
ЩРН-18М-IP31 | 250 | 400 | 120 | - | 45 | 325 | 176 | 13 | 1 | 1 | 6 | 18 | ![]() |

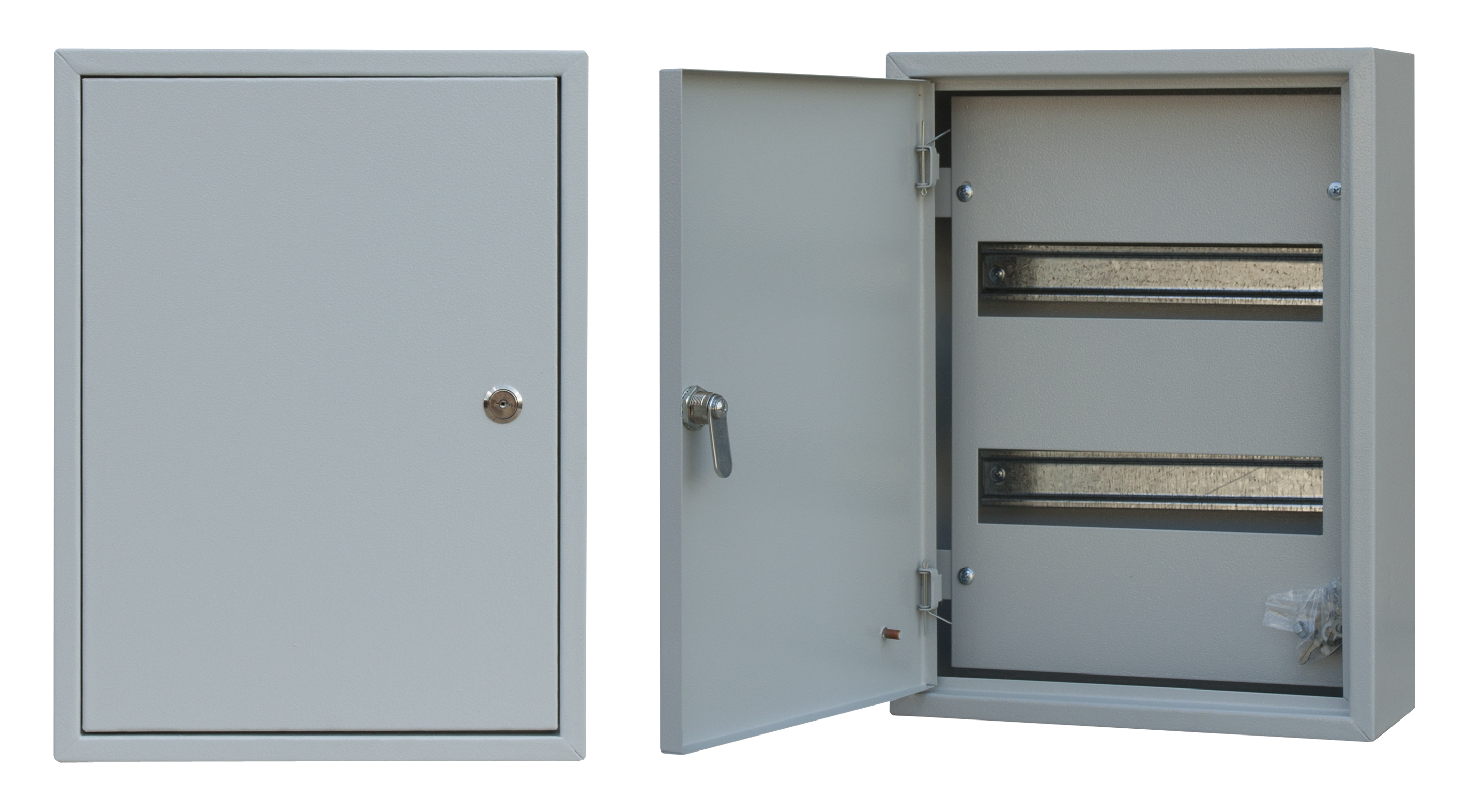

ЩРН-24-IP31 | 400 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 2 | 1 | 6 | 24 | ![]() |
ЩРН-30-IP31 | 400 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 2 | 1 | 6 | 30 | ![]() |
ЩРН-36-IP31 | 520 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 3 | 1 | 6 | 36 | ![]() |
ЩРН-45-IP31 | 520 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 3 | 1 | 6 | 45 | ![]() |
ЩРН-48-IP31 | 680 | 300 | 120 | 126 | 45 | 217 | 226 | 13 | 4 | 1 | 6 | 48 | ![]() |
ЩРН-54-IP31 | 520 | 400 | 120 | 126 | 45 | 325 | 326 | 13 | 3 | 1 | 6 | 54 | ![]() |
ЩРН-60-IP31 | 680 | 350 | 120 | 126 | 45 | 271 | 276 | 13 | 4 | 1 | 6 | 60 | ![]() |
ЩРН-72-IP31 (2х дв.) | 520 | 585 | 120 | 126 | 45 | 217 | 508 | 13 | 6 | 12 | 6 | 72 | ![]() |
ЩРН-90-IP31 (2х дв.) | 520 | 685 | 120 | 126 | 45 | 271 | 608 | 13 | 6 | 12 | 6 | 90 | ![]() |
