Щиты учетно-распределительные с креплением на столб

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в коттеджных постройках, частных домах, гаражных кооперативах и других зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

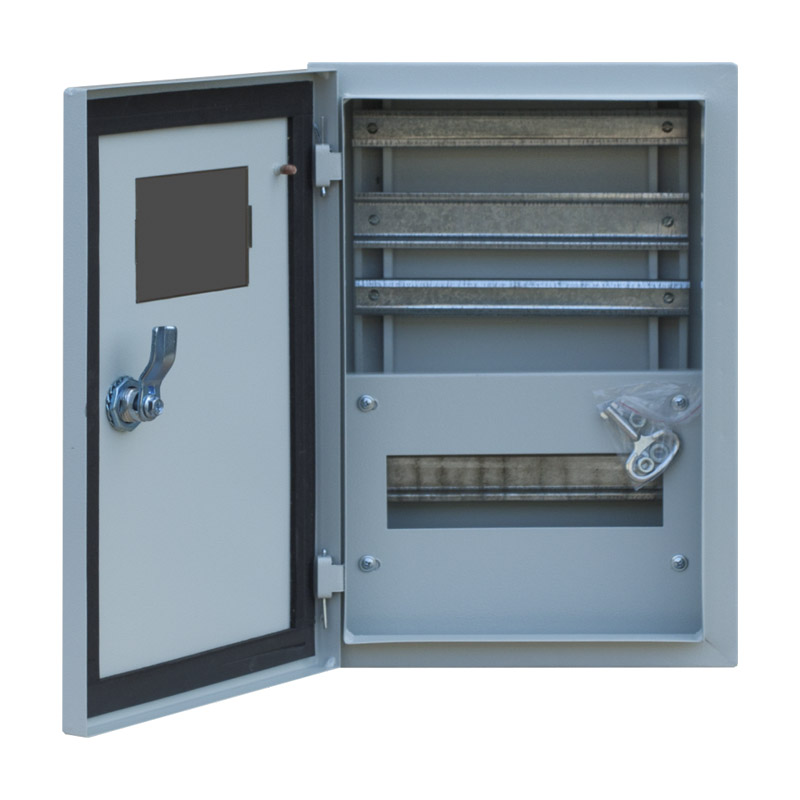

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
• дополнительно комплектуются устройством, позволяющим крепить корпуса к столбам и другим видам опор.
• для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
• ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP54.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• высококачественное порошковое покрытие;
• удобство крепления на столб;
• жесткаяя упаковка (двухслойный гофрокартон).

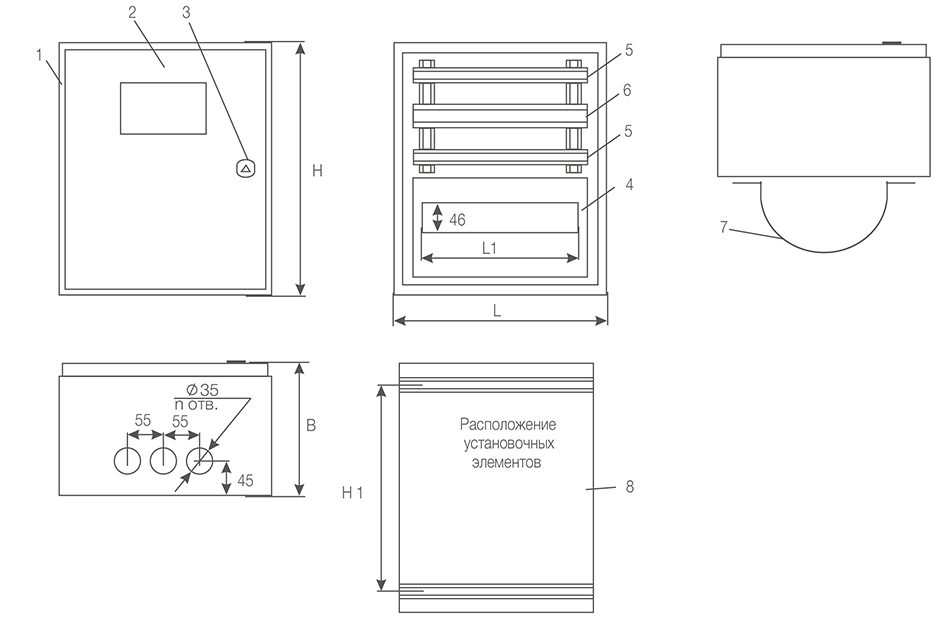

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	L1, мм	n, шт.	Количество модулей	Скачать чертеж
ЩУНС-1/9-2-IP54	370	250	126	293	163	3	9
ЩУНС-1/9-IP54	450	250	162	373	163	3	9
