Щиты распределительные навесные герметичные с монтажной панелью

ЩРНМг-ХХ-IPXX

Щ - Щит
Р - Распределительный
Н - Навесной
М - Монтажная панель
г - Герметичный
ХХ - Размер корпуса (1, 2, 3, 4, 5, 6, 7)
IPXX - Степень защиты

НАЗНАЧЕНИЕ

  • для сборки электрощитов различного назначения: ящиков управления, щитов автоматики, пунктов распределения, силовых щитов и других.

КОНСТРУКЦИЯ

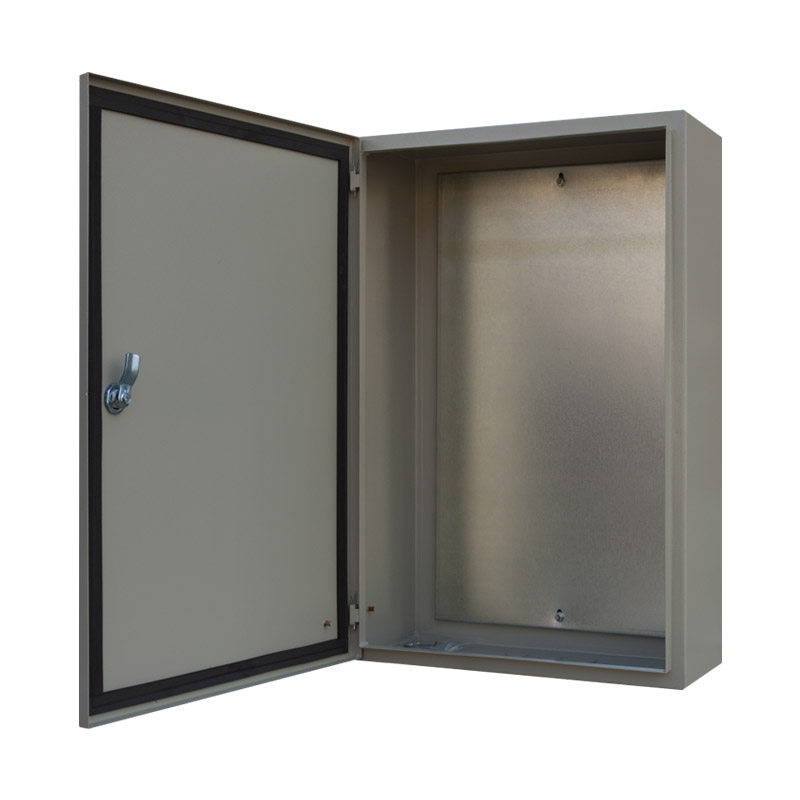

  • корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью и монтажной панелью. Установка различной аппаратуры осуществляется в щитке на монтажные панели и на двери с наружной или внутренней стороны. Двери корпусов закрываются на замок с ключом.
  • ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
  • применяемый материал - металл толщиной от 0.8 до 1.2 мм, монтажная панель изготавливается из оцинкованного металла толщиной от 0.8 до 1.5 мм (в зависимости от размера корпуса), покрытие корпуса - порошковая краска (RAL 7032), степень защиты - IP54.

ПРЕИМУЩЕСТВА

  • удобство монтажа;
  • максимально широкий ассортимент типоразмеров серии;
  • высококачественное порошковое покрытие;
  • жесткаяя упаковка (двухслойный гофрокартон).

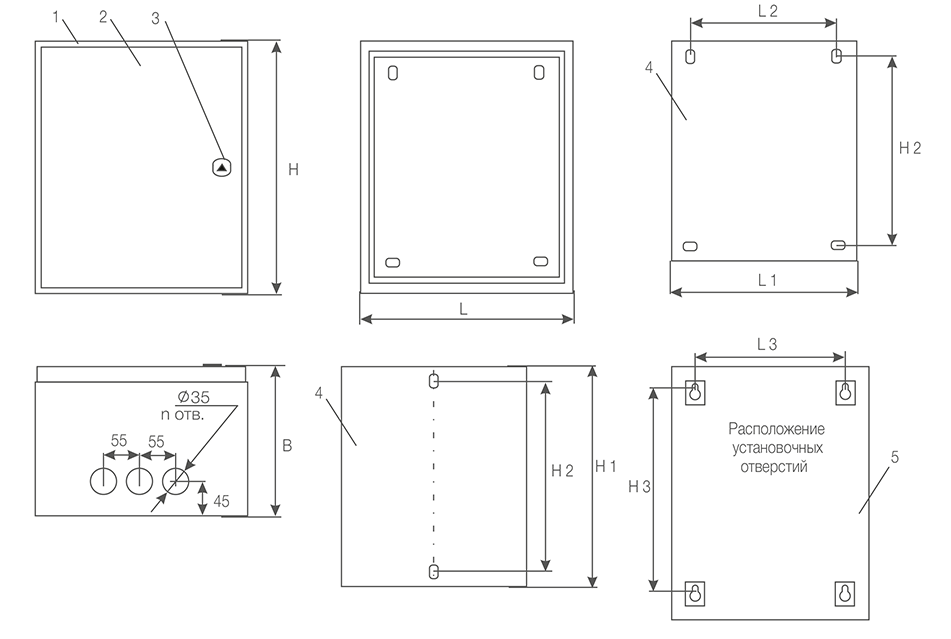

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Панель монтажная; 5- Дно.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм H2, мм H3, мм L1, мм L2, мм L3, мм n,
шт.
Скачать чертеж
ЩРНМг-1-IP54 400 310 220 348 310 321 228 - 219 3 Скачать
ЩРНМг-2-IP54 500 400 220 448 410 421 320 - 309 3 Скачать
ЩРНМг-3-IP54 650 500 220 598 560 571 420 - 409 3 Скачать
ЩРНМг-4-IP54 800 650 250 748 710 721 570 532 559 6 Скачать
ЩРНМг-5-IP54 1000 650 300 948 910 921 570 532 559 6 Скачать
ЩРНМг-6-IP54 1200 750 300 1148 1110 1121 670 632 659 6 Скачать
ЩРНМг-7-IP54 1320 750 300 1268 1230 1241 670 632 659 6 Скачать

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм H2, мм L1, мм L2, мм B1, мм Количество DIN-реек Количество планок 3/0 n, шт. Количество модулей Скачать чертеж
ЩРУЭ 1Н-8-IP31 250 350 120 - 45 271 276 13 1 1 6 8 Скачать
ЩРУЭ 1Н-22-IP31 400 350 120 126 45 271 276 13 2 1 6 22 Скачать
