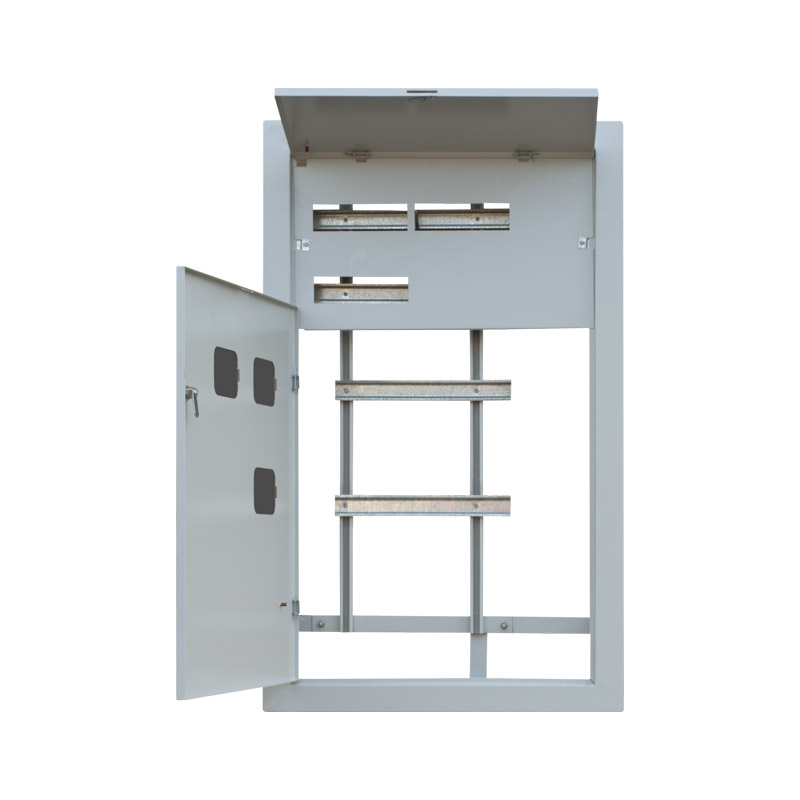

Щиты этажные под счетчик на DIN-рейку без слаботочного отсека

ЩЭ-Х-DIN-без С/О-IPXX

Щ - Щит
Э - Этажный
X - Количество квартир (от 2 до 6)
DIN - Под счетчик на DIN-рейку
без С/О - Без слаботочного отсека
IPXX - Степень защиты

НАЗНАЧЕНИЕ

  • для дальнейшей сборки устройств приема, квартирного учета и распределения электрической энергии напряжением 220В частотой 50 Гц в жилых и офисных зданиях и сооружениях;
  • для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

  • корпуса щитов представляют собой встраиваемый в нишу электрощит, состоящий из двух отсеков: первый отсек - распределительный, в котором установлены DIN-рейки для монтажа автоматических выключателей (до 9 модулей), обеспечивающих защиту групповых линий каждой квартиры. Для обеспечения электробезопасности отсек имеет фальшпанель; второй отсек - учетный, в котором установлены DIN-рейки для крепления на них соответствующих узлов учета электроэнергии;
  • применяемый материал - металл толщиной 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

  • удобство монтажа (панель, где расположены приборы учета и распределения- съемная);
  • возможна комплектация силовой клеммной группой;
  • высококачественное порошковое покрытие;
  • жесткая упаковка ( двухслойный гофрокартон).

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- Кронштейн; 6- DIN-рейка.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм L1, мм L2, мм Количество модулей Скачать чертеж
ЩЭ-2-DIN-без С/О-IP31 1010 617 80 750 350 310 18 Скачать
ЩЭ-3-DIN-без С/О-IP31 1010 617 80 750 350 310 27 Скачать
ЩЭ-4-DIN-без С/О-IP31 1010 617 80 750 350 310 36 Скачать
ЩЭ-5-DIN-без С/О-IP31 1010 617 80 750 350 310 46 Скачать
ЩЭ-6-DIN-без С/О-IP31 1010 617 80 750 350 310 46 Скачать
