Щиты учетно-распределительные навесные
НАЗНАЧЕНИЕ
- для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ

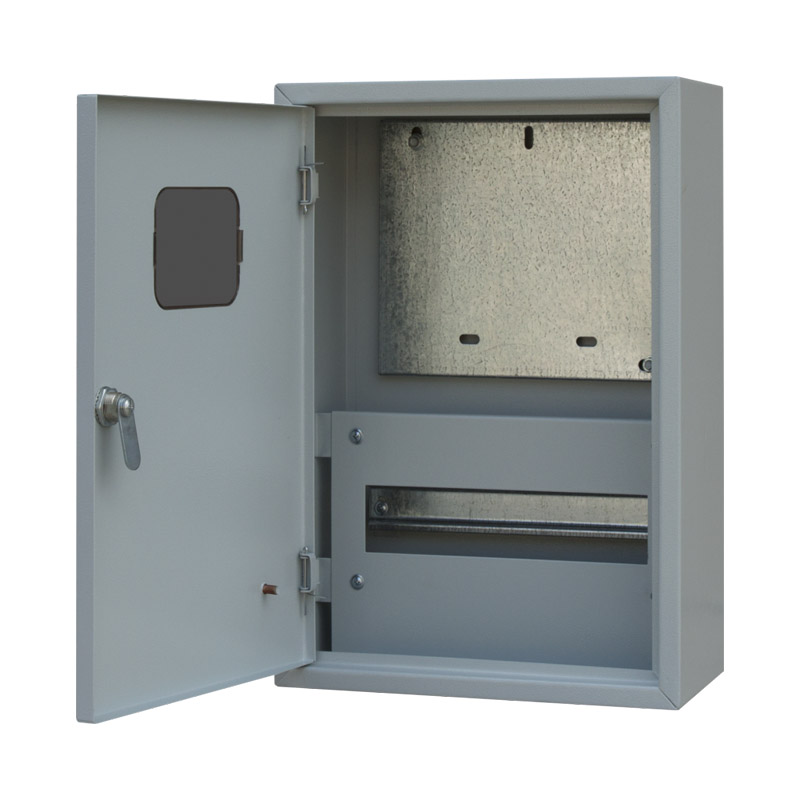

- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткаяя упаковка (двухслойный гофрокартон).

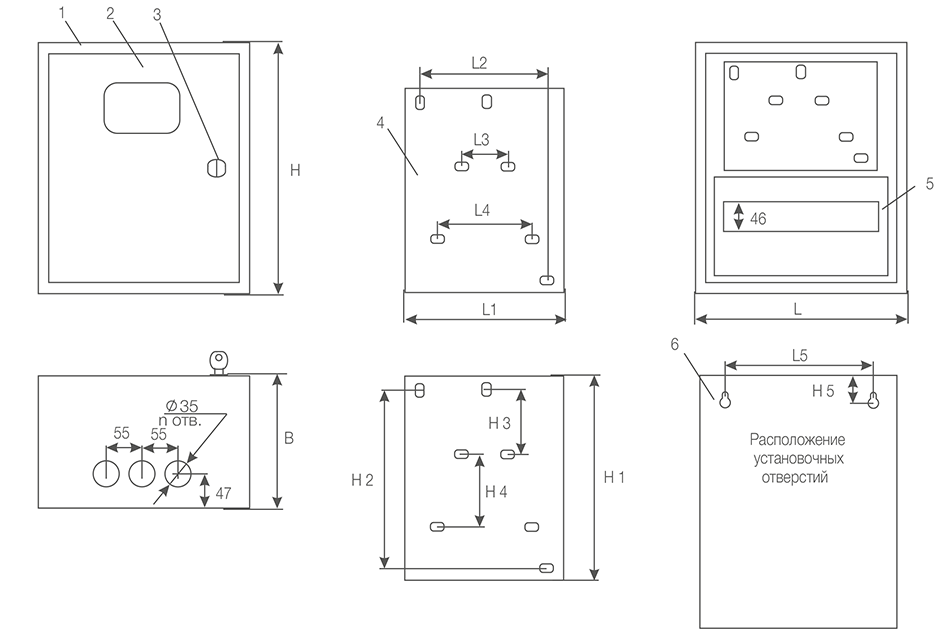

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
| 1- Корпус щита; 2- Дверь; 3- Замок; 4- Панель монтажная; 5- Фальшпанель; 6- Дно. |
ТАБЛИЦА РАЗМЕРОВ
| НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | H3, мм | H4, мм | H5, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | n, шт | Количество модулей | Скачать чертеж |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЩРУН 1/9-IP31 | 400 | 250 | 160 | 180 | 156 | 140 | 75 | 45 | 190 | 130 | 92 | 155 | 176 | 6 | 9 |  |
| ЩРУН 1/12-IP31 | 400 | 300 | 160 | 180 | 156 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 226 | 6 | 12 | |
| ЩРУН 3/9-IP31 | 520 | 250 | 160 | 264 | 240 | 140 | 75 | 45 | 210 | 180 | 92 | 155 | 176 | 6 | 9 | |
| ЩРУН 3/12-IP31 | 520 | 300 | 160 | 264 | 240 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 176 | 6 | 12 | |
| ЩРУН 315-IP31 | 520 | 350 | 160 | 264 | 240 | 140 | 75 | 45 | 290 | 230 | 92 | 155 | 226 | 6 | 15 | |
| ЩРУН 3/18-IP31 | 680 | 300 | 160 | 264 | 240 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 226 | 6 | 18 | |
| ЩРУН 3/24-IP31 | 680 | 300 | 160 | 264 | 240 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 226 | 6 | 24 | |
| ЩРУН 3/30-IP31 | 680 | 350 | 160 | 264 | 240 | 140 | 75 | 45 | 290 | 230 | 92 | 155 | 276 | 6 | 30 | |
| ЩРУН 3/48-IP31 | 520 | 585 | 160 | 264 | 240 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 509 | 12 | 48 | |
| ЩРУН 3/72-IP31 | 680 | 585 | 160 | 264 | 240 | 140 | 75 | 45 | 240 | 180 | 92 | 155 | 509 | 12 | 72 | |
