Щиты учетно-распределительные навесные герметичные
НАЗНАЧЕНИЕ
- для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в коттеджных постройках, частных домах, гаражных кооперативах и других зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ
- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью (возможна комплектация специальным устройством для крепления к столбам в городской и сельской местности), внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на усиленный замок, обеспечивающий плотный прижим двери к корпусу щита;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- с целью уменьшения попадания влаги (дождя или снега) внутрь щита сверху предусмотрена дополнительная крыша с отбортовкой по всем сторонам щита;
- применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP54.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткаяя упаковка (двухслойный гофрокартон).
ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

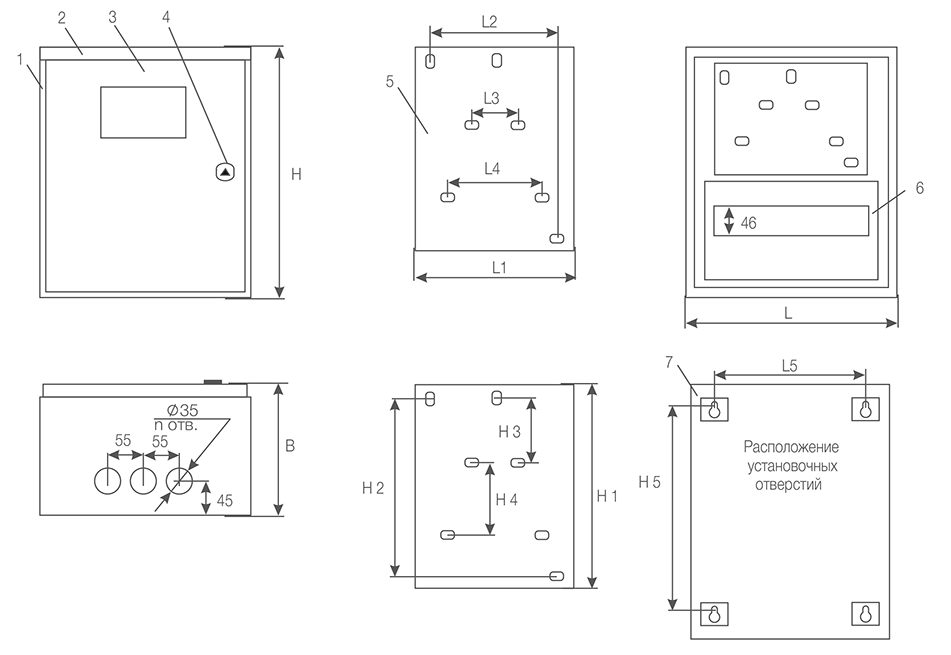

1- Корпус щита; 2- Крыша; 3- Дверь; 4- Замок; 5- Панель монтажная; 6- Фальшпанель; 7- Дно. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | H3, мм | H4, мм | H5, мм | L1, мм | L2, мм | L3, мм | L4, мм | L5, мм | n, шт | Количество модулей | Скачать чертеж |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
ЩРУН 1/12-IP54 | 400 | 300 | 160 | 180 | 156 | 140 | 75 | 321 | 240 | 180 | 92 | 155 | 209 | 3 | 12 | ![]() |
ЩРУН 3/12-IP54 | 520 | 300 | 160 | 264 | 240 | 140 | 75 | 441 | 240 | 180 | 92 | 155 | 209 | 3 | 12 | ![]() |
