Боксы учетно-распределительные
НАЗНАЧЕНИЕ
- для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ

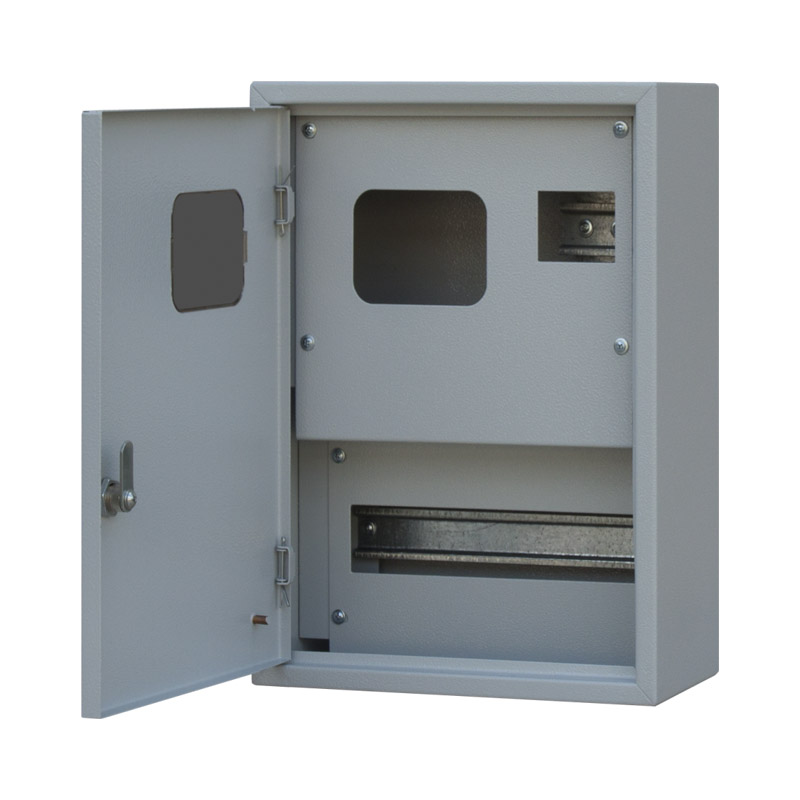

- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
- отсек для размещения счетчика и вводного автомата закрыт отдельной дверью или фальшпанелью с возможностью опломбировки;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов можно осуществлять сверху или снизу количество отверстий для ввода кабеля (n) указано в таблице;
- применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон).
ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

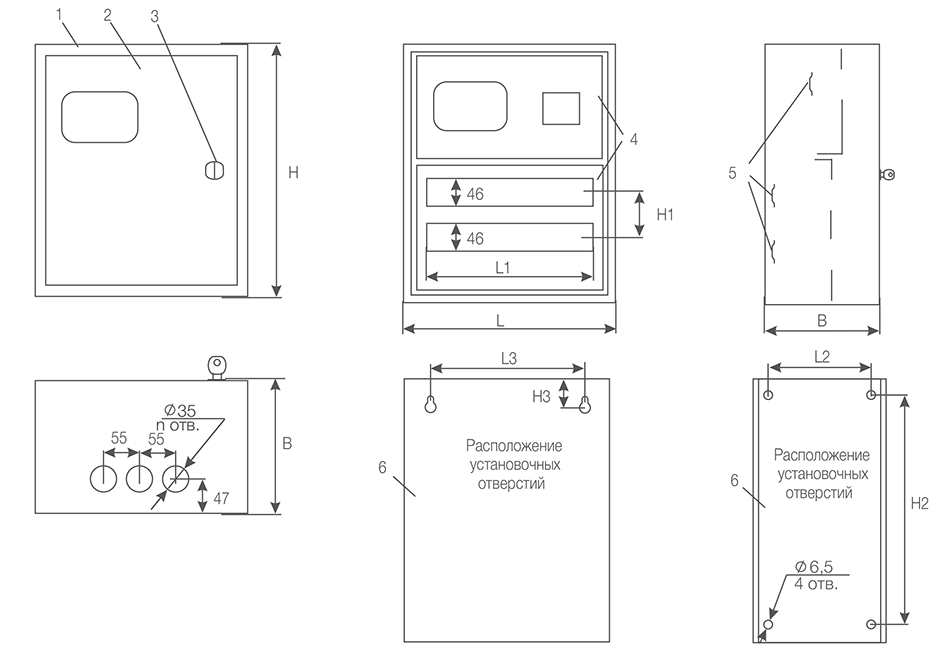

1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Дно. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | H3, мм | L1, мм | L2, мм | L3, мм | Количество DIN-реек | n, шт. | Количество модулей | Скачать чертеж |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|
БУР-1Н-6-IP31 | 300 | 150 | 140 | - | 263 | - | 109 | 120 | - | 1 | - | 6 | ![]() |
БУР-1Н-14-IP31 (2х дв.) | 400 | 300 | 120 | - | - | 45 | 217 | - | 226 | 2 | 6 | 14 | ![]() |
БУР-1Н-15-IP31 | 400 | 300 | 160 | - | - | 45 | 217 | - | 226 | 2 | 6 | 15 | ![]() |
БУР-3Н-15-IP31 (2х дв.) | 520 | 300 | 160 | - | - | 45 | 217 | - | 226 | 2 | 6 | 15 | ![]() |
БУР-3Н-18-IP31 | 520 | 350 | 160 | - | - | 45 | 271 | - | 226 | 2 | 6 | 18 | ![]() |
БУР-3Н-33-IP31 | 680 | 350 | 160 | 126 | - | 45 | 271 | - | 226 | 3 | 6 | 33 | ![]() |
