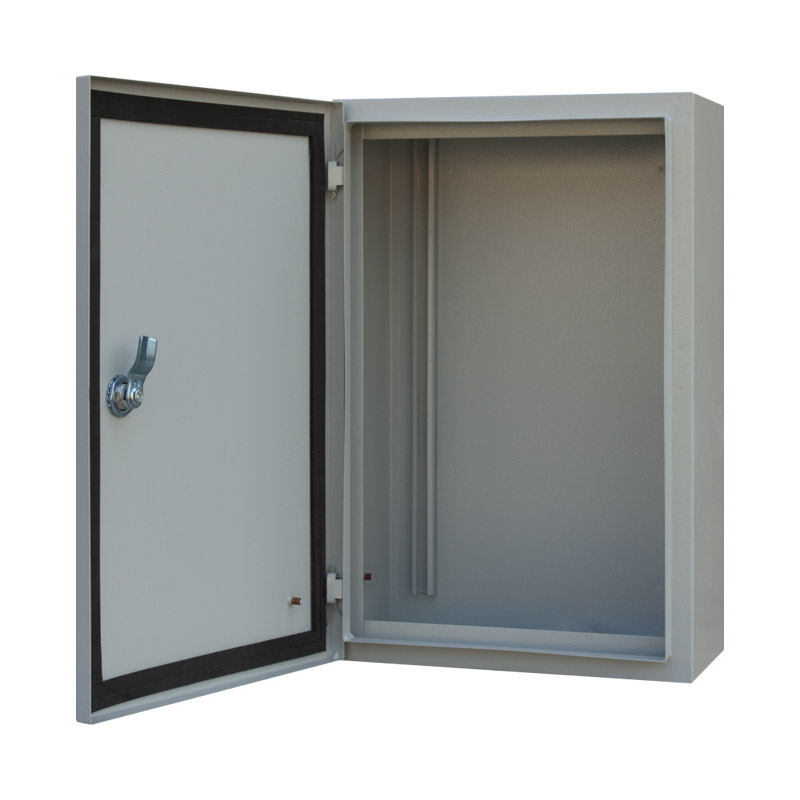

Боксы навесные герметичные

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры. Двери корпусов закрываются на усиленный замок, обеспечивающий плотный прижим двери к корпусу щита;
• сборка НКУ на базе боксов возможна с применением специальных приспособлений (спецпланок, спецгаек и прочих элементов, представленных в разделе «комплектующие к боксам»);
• для защиты от случайного проникновения к токопроводящим частям, боксы могут дополнительно комплектоваться фальшпанелями, представленными в разделе «комплектующие к боксам» стр. 61;
• ввод проводов внутрь щитов можно осуществлять снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP54.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• высококачественное порошковое покрытие;
• жесткая упаковка (двухслойный гофрокартон).

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	L1, мм	Количество спецпланок	n, шт.	Количество модулей	Скачать чертеж
БОКС-11Нг-IP54	270	350	200	205	162	262	2	3	15
БОКС-21Нг-IP54	480	350	200	420	406	262	2	3	30
БОКС-31Нг-IP54	700	350	200	630	624	262	2	3	45
