Щиты навесные с монтажной панелью

НАЗНАЧЕНИЕ

• для сборки электрощитов различного назначения: ящиков управления, щитов автоматики, пунктов распределения, силовых щитов и других.

КОНСТРУКЦИЯ

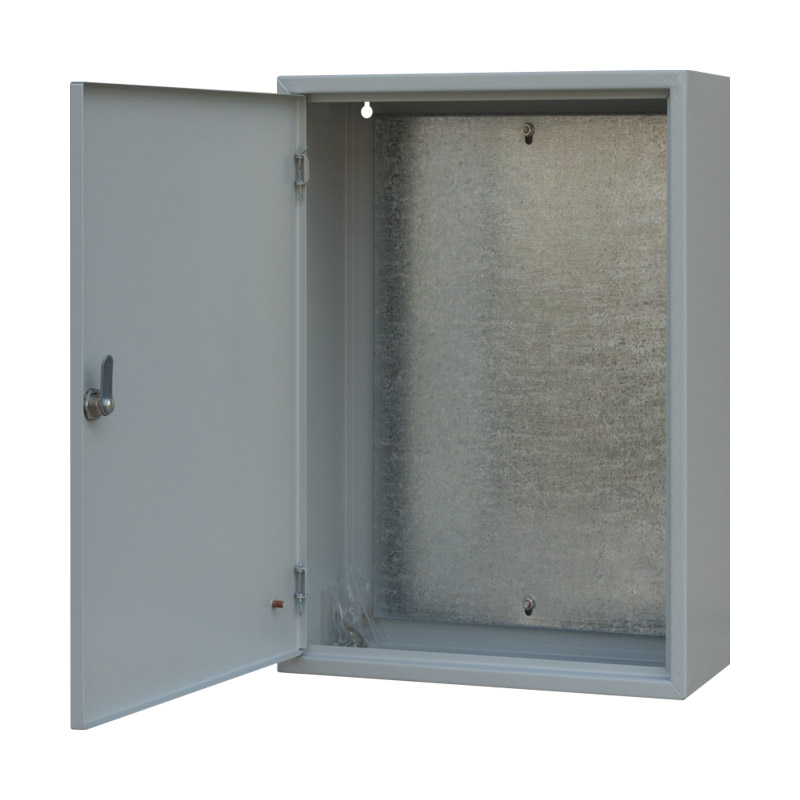

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью и монтажной панелью. Установка различной аппаратуры осуществляется в щитке на монтажные панели и на двери с наружной или внутренней стороны. Двери корпусов закрываются на замок с ключом.
• ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной от 0.8 до 1.0 мм, монтажная панель изготавливается из оцинкованного металла толщиной от 0.8 до 1.2 мм (в зависимости от размера корпуса), покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• максимально широкий ассортимент типоразмеров серии;
• высококачественное порошковое покрытие;
• жесткая упаковка ( двухслойный гофрокартон).

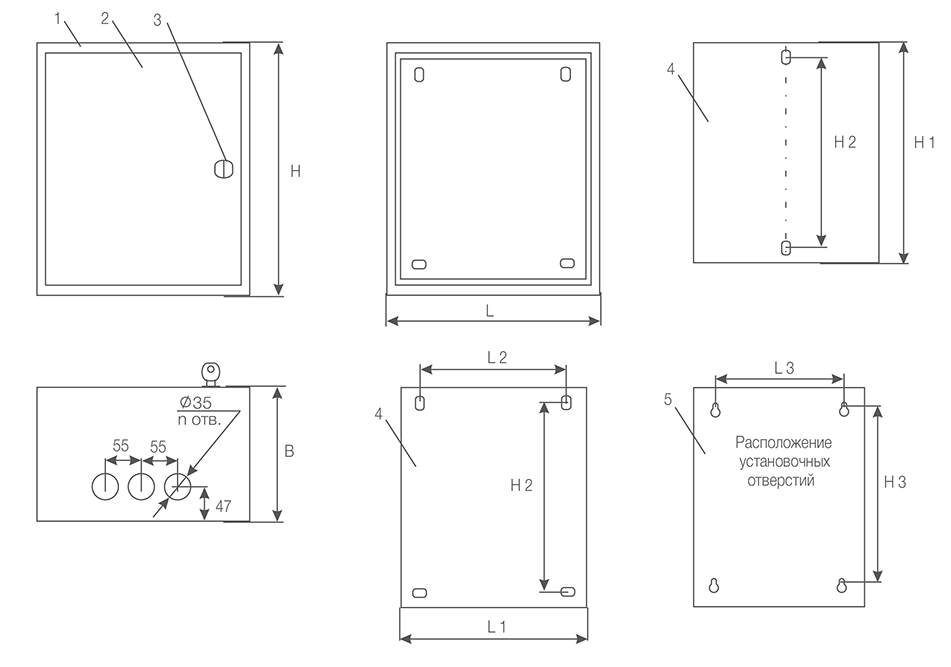

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	H3, мм	L1, мм	L2, мм	L3, мм	n, шт.	Скачать чертеж
ЩМП-00-IP31	270	210	140	218	180	223	138	-	157	6
ЩМП-01-IP31	410	210	140	358	320	363	138	-	157	6
ЩМП-02-IP31	250	300	140	198	160	203	228	-	247	6
ЩМП-03-IP31	350	300	155	298	260	303	228	-	247	6
ЩМП-04-IP31	400	300	155	348	310	353	228	-	247	6
ЩМП-05-IP31	400	400	155	348	310	353	328	-	347	6
ЩМП-06-IP31	500	400	170	448	410	453	328	-	347	6
ЩМП-07-IP31	700	500	210	648	610	653	428	390	447	12
ЩМП-08-IP31	900	700	260	848	810	853	628	590	647	12
ЩМП-09-IP31	600	400	210	548	510	553	328	290	347	12
