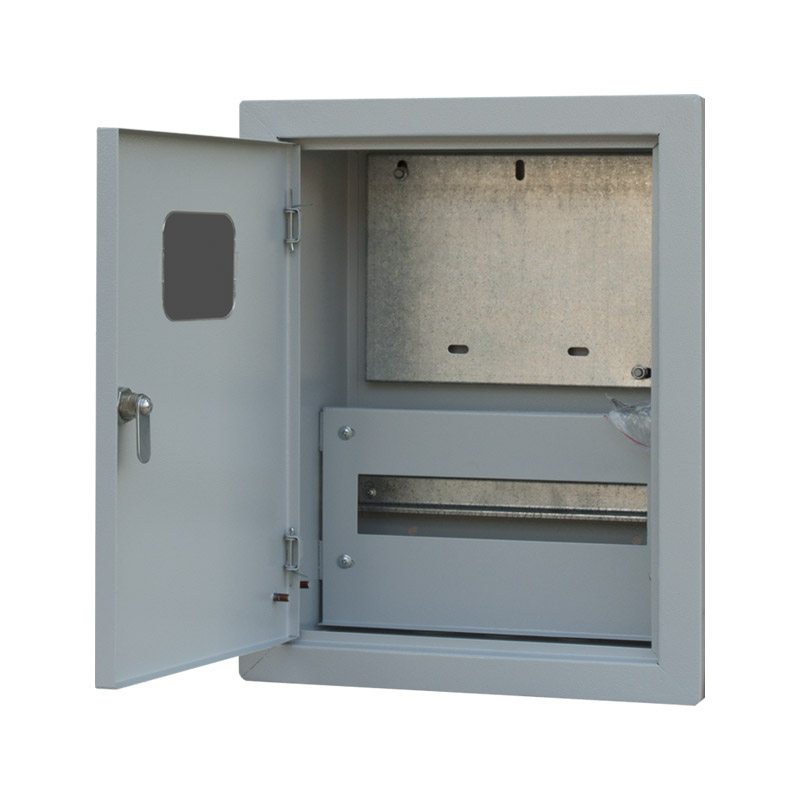

Щиты учетно-распределительные встраиваемые с кожухом

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф встраиваемого исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
• для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
• ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• максимально широкий ассортимент типоразмеров серии;
• высококачественное порошковое покрытие;
• жесткаяя упаковка (двухслойный гофрокартон).

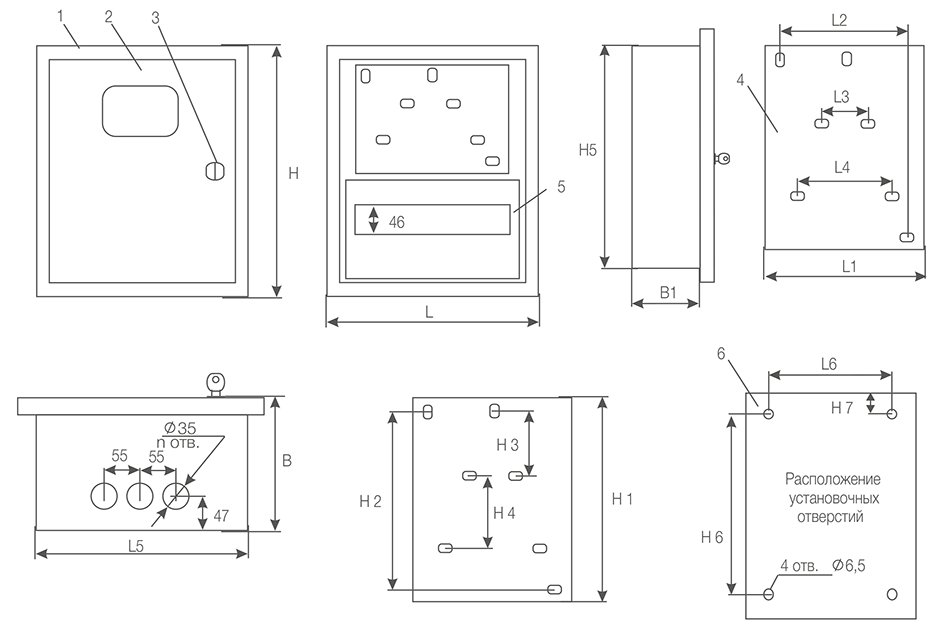

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	B1, мм	H1, мм	H2, мм	H3, мм	H4, мм	H5, мм	H6, мм	H7, мм	L1, мм	L2, мм	L3, мм	L4, мм	L5, мм	L6, мм	n, шт	Количество модулей	Скачать чертеж
ЩРУВк-1/9-IP31	430	280	160	140	180	156	140	75	380	234	70	190	130	92	155	230	124	6	9
ЩРУВк-1/12-IP31	430	330	160	140	180	156	140	75	380	234	70	240	180	92	155	280	174	6	12
ЩРУВк-3/9-IP31	550	280	160	140	264	240	140	75	500	354	70	210	180	92	155	230	124	6	9
ЩРУВк-3/12-IP31	550	330	160	140	264	240	140	75	500	354	70	240	180	92	155	280	174	6	12
ЩРУВк-3/24-IP31	710	330	160	140	264	240	140	75	660	514	70	240	180	92	155	280	174	6	24
ЩРУВк-3/30-IP31	710	380	160	140	264	240	140	75	660	514	70	290	230	92	155	330	224	6	30
ЩРУВк-3/48-IP31	550	615	160	140	264	240	140	75	500	352	70	240	180	92	155	565	460	12	48
