Ящики распределительные
НАЗНАЧЕНИЕ
- для дальнейшей сборки силовых ящиков типа ЯРП, ЯБПВУ, служащих для подключения линий ввода и отходящих линий.

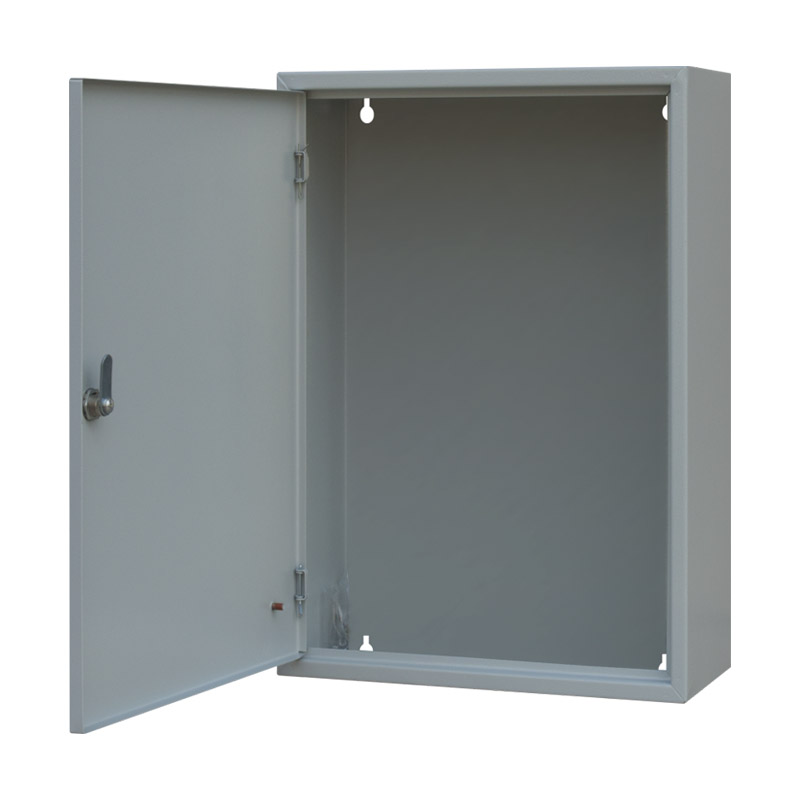

КОНСТРУКЦИЯ
- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью. Задняя стенка корпуса выполнена с углублением внутрь и одновременно является монтажной панелью для крепления различной аппаратуры. Отсутствие отдельной монтажной панели значительно удешевляет стоимость данного изделия. Дверь корпуса закрывается на замок с ключом;
- ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 7032), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон).

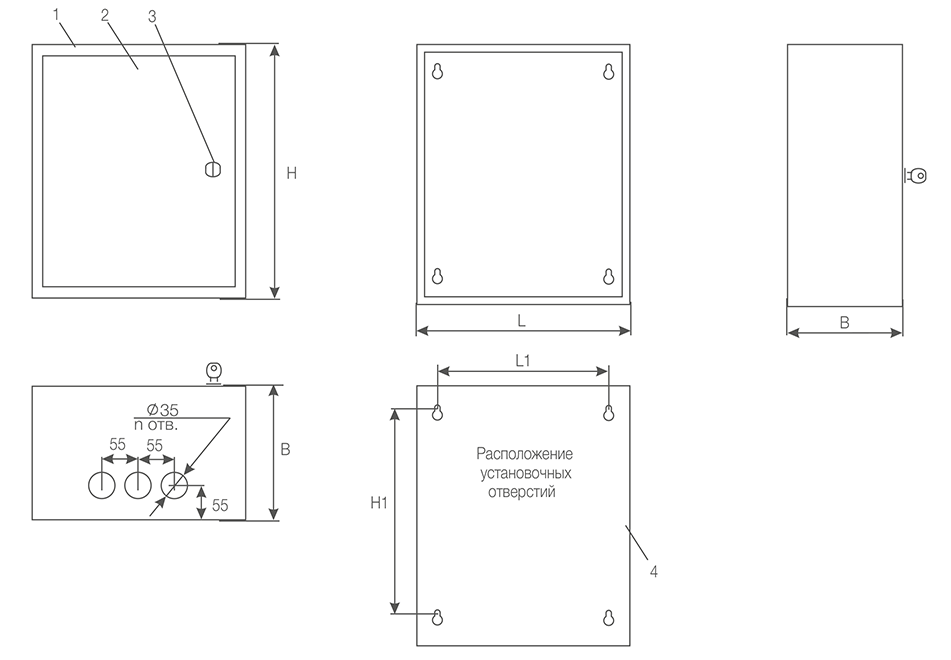

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
1- Корпус щита; 2- Дверь; 3- Замок; 4- Дно. |
ТАБЛИЦА РАЗМЕРОВ
НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | L1, мм | n, шт | Скачать чертеж |
---|---|---|---|---|---|---|---|
ЯР-1-IP31 | 400 | 230 | 150 | 341 | 194 | 6 | ![]() |
ЯР-2-IP31 | 550 | 280 | 180 | 491 | 244 | 6 | ![]() |
ЯР-4-IP31 | 700 | 350 | 200 | 641 | 314 | 6 | ![]() |
ЯР-6-IP31 | 800 | 450 | 200 | 741 | 414 | 6 | ![]() |
