Щиты распределительные навесные герметичные
НАЗНАЧЕНИЕ
- для приема и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в силовых и осветительных установках в зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ

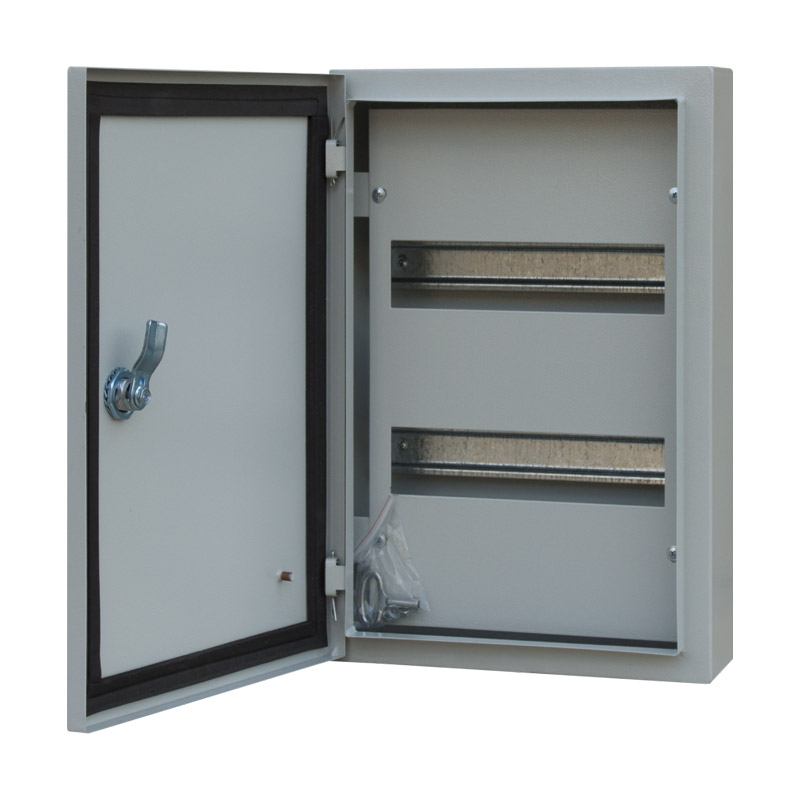

- корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого может устанавливаться определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на усиленный замок с ключом, обеспечивающий плотный прижим двери к корпусу щита;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов осуществляется снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- применяемый материал - металл толщиной 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP54.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон).
ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
| 1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Планка крепления шин N и PE; 7- Дно. |
ТАБЛИЦА РАЗМЕРОВ
| НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | L1, мм | L2, мм | B1, мм | Количество DIN-реек |
Количество планок 3/0 |
n, шт. |
Количество модулей |
Скачать чертеж |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЩРН-12-IP54 | 250 | 300 | 120 | - | 171 | 217 | 209 | 13 | 1 | 1 | 3 | 12 |  |
| ЩРН-24-IP54 | 400 | 300 | 120 | 126 | 321 | 217 | 209 | 13 | 2 | 1 | 3 | 24 | |
| ЩРН-36-IP54 | 520 | 300 | 120 | 126 | 441 | 217 | 209 | 13 | 3 | 1 | 3 | 36 | |
| ЩРН-48-IP54 | 680 | 300 | 120 | 126 | 601 | 217 | 209 | 13 | 4 | 1 | 3 | 48 | |
| ЩРН-54-IP54 | 520 | 400 | 120 | 126 | 441 | 325 | 309 | 13 | 3 | 1 | 3 | 54 | |
