Щиты этажные

ЩЭ-Х-IPXX

Щ - Щит
Э - Этажный
X - Количество квартир (от 2 до 4)
IPXX - Степень защиты

НАЗНАЧЕНИЕ

  • для дальнейшей сборки устройств приема, квартирного учета и распределения электрической энергии напряжением 220В частотой 50 Гц в жилых и офисных зданиях и сооружениях;
  • для защиты отходящих линий от токов перегрузки и короткого замыкания.
  • для установки различной аппаратуры слаботочного направления (интернет, телефония, кабельное телевидение, сигнализации и прочее).

КОНСТРУКЦИЯ

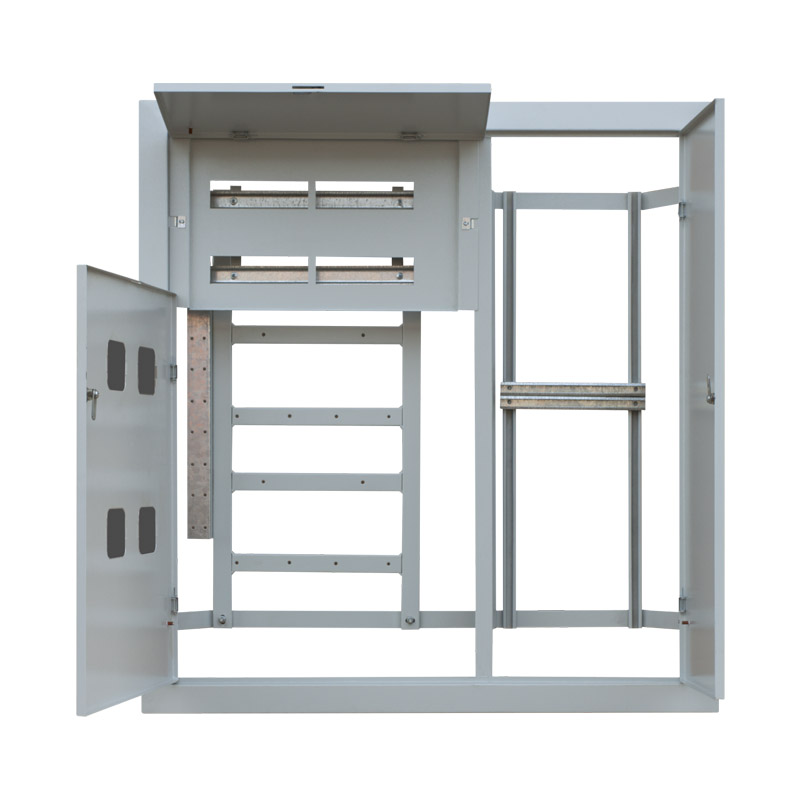

  • корпуса щитов представляют собой встраиваемый в нишу электрощит, состоящий из трех отсеков: первый отсек - распределительный, в котором установлены DIN-рейки для монтажа автоматических выключателей (до 9 модулей), обеспечивающих защиту групповых линий каждой квартиры. Для обеспечения электробезопасности отсек имеет фальшпанель; второй отсек - учетный, в котором установлены DIN-рейки для крепления на них соответствующих узлов учета электроэнергии; третий отсек - слаботочный, в котором установлены спецпланки для обеспечения крепления и прокладки телефонных линий, кабельного телевидения и других;
  • применяемый материал - металл толщиной 1.0 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

  • удобство монтажа (панель, где расположены приборы учета и распределения- съемная);
  • возможна комплектация силовой клеммной группой;
  • высококачественное порошковое покрытие;
  • жесткая упаковка ( двухслойный гофрокартон).

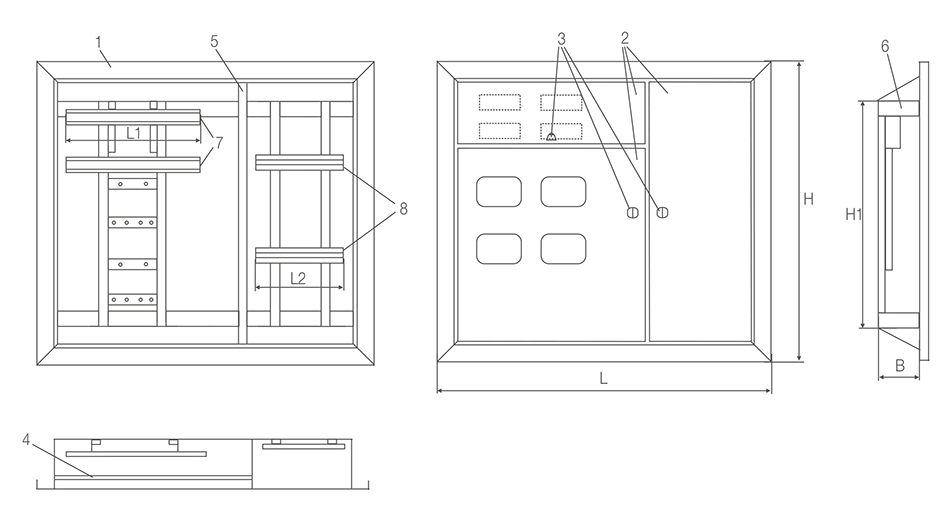

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- Перегородка; 6- Кронштейн; 7- DIN-рейка; 8- Спецпланка.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм L1, мм L2, мм Количество модулей Скачать чертеж
ЩЭ-2-IP31 1010 950 135 750 400 250 18 Скачать
ЩЭ-3-IP31 1010 950 135 750 400 250 27 Скачать
ЩЭ-4-IP31 1010 950 135 750 400 250 36 Скачать
