Боксы встраиваемые

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф встраиваемого исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики, а также определенное количество модульных автоматических выключателей и другой аппаратуры. Двери корпусов закрываются на замок-защелку;
• сборка НКУ на базе боксов возможна с применением специальных приспособлений (спецпланок, спецгаек и прочих элементов, представленных в разделе «комплектующие к боксам»);
• для защиты от случайного проникновения к токопроводящим частям, боксы могут дополнительно комплектоваться фальшпанелями, представленными в разделе «комплектующие к боксам» стр. 61;
• ввод проводов внутрь щитов можно осуществлять сверху или снизу;
• применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 9016), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• высококачественное порошковое покрытие;
• жесткая упаковка ( двухслойный гофрокартон).

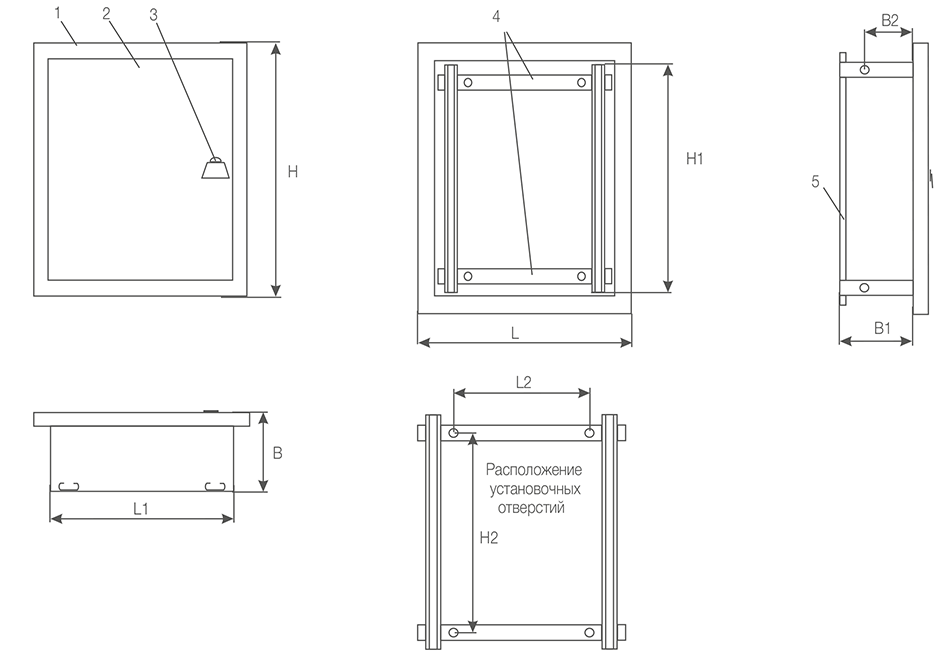

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	L1, мм	L2, мм	B1, мм	B2, мм	Количество спецпланок	Количество модулей	Скачать чертеж
БОКС-10В-IP31	280	380	95	205	142	324	220	75	40	2	15
БОКС-20В-IP31	495	380	95	420	360	324	220	75	40	2	30
БОКС-30В-IP31	710	380	95	630	572	324	220	75	40	2	45
БОКС-21В-IP31	495	380	170	420	360	324	220	150	40	2	30
БОКС-31В-IP31	710	380	170	630	572	324	220	150	40	2	45
