Щиты учетно-распределительные под электронный счетчик на DIN-рейку

ЩРУЭ-1Н-ХХ-IP31

Щ - Щит
Р - Распределительный
У - Учетный
Э - Электронный счетчик
1Н - Тип счетчика
ХХ - Максимальное число модулей (8, 22)
IPXX - Степень защиты

НАЗНАЧЕНИЕ

  • для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
  • для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

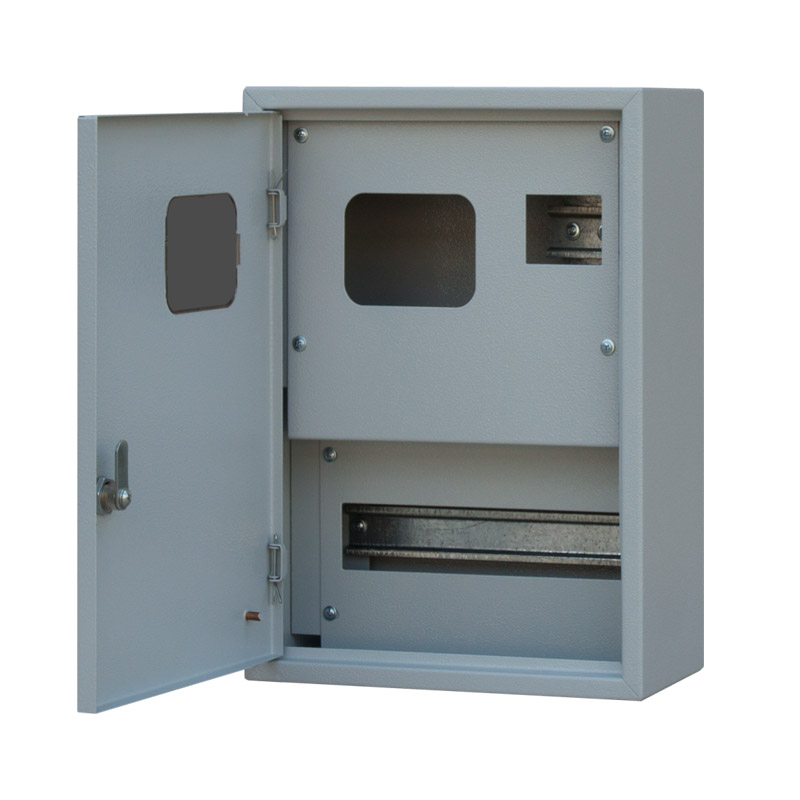

  • корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться однофазные электронные счетчики с креплением на DIN-рейку, а также определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
  • для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
  • ввод проводов внутрь щитов можно осуществлять сверху и снизу, количество отверстий для ввода кабеля (n) указано в таблице;
  • применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.

ПРЕИМУЩЕСТВА

  • удобство монтажа;
  • высококачественное порошковое покрытие;
  • жесткаяя упаковка (двухслойный гофрокартон).

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Планка крепления шин N и PE; 7- Дно.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм H2, мм L1, мм L2, мм B1, мм Количество DIN-реек Количество планок 3/0 n, шт. Количество модулей Скачать чертеж
ЩРУЭ 1Н-8-IP31 250 350 120 - 45 271 276 13 1 1 6 8 Скачать
ЩРУЭ 1Н-22-IP31 400 350 120 126 45 271 276 13 2 1 6 22 Скачать
