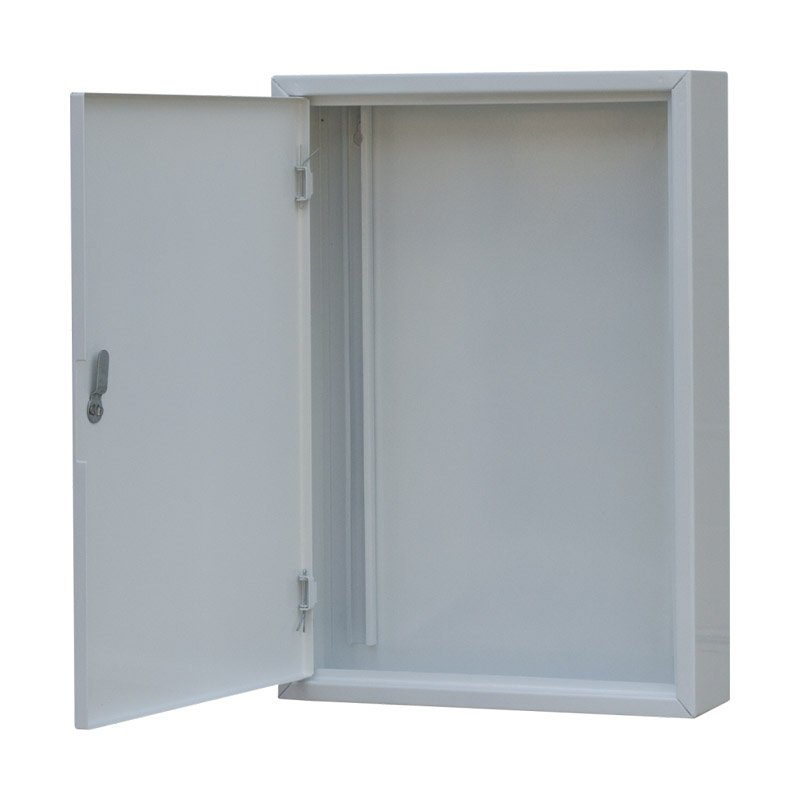

Боксы навесные

НАЗНАЧЕНИЕ

• для приема, учета и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в зданиях и сооружениях различного назначения;
• для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

• корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться индуктивные или электронные счетчики одно- и трехфазные, а также определенное количество модульных автоматических выключателей и другой аппаратуры. Двери корпусов закрываются на замок-защелку;
• сборка НКУ на базе боксов возможна с применением специальных приспособлений (спецпланок, спецгаек и прочих элементов, представленных в разделе «комплектующие к боксам»);
• для защиты от случайного проникновения к токопроводящим частям, боксы могут дополнительно комплектоваться фальшпанелями, представленными в разделе «комплектующие к боксам» стр. 61;
• ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
• применяемый материал - металл толщиной 0.8 и 1.0 мм, покрытие корпуса - порошковая краска (RAL 9016), степень защиты - IP31.

ПРЕИМУЩЕСТВА

• удобство монтажа;
• максимально широкий ассортимент типоразмеров серии;
• высококачественное порошковое покрытие;
• жесткая упаковка (двухслойный гофрокартон).

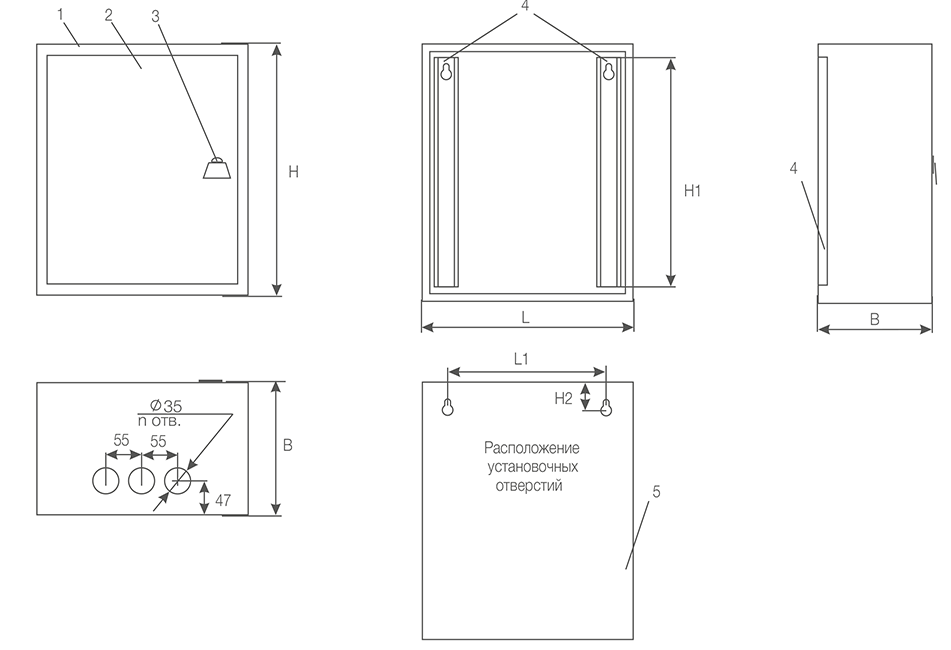

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ	H, мм	L, мм	B, мм	H1, мм	H2, мм	L1, мм	Количество спецпланок	n, шт.	Количество модулей	Скачать чертеж
БОКС-10Н-IP31	250	350	95	205	45	276	2	6	15
БОКС-20Н-IP31	465	350	95	420	45	276	2	6	30
БОКС-30Н-IP31	680	350	95	630	45	276	2	6	45
БОКС-11Н-IP31	250	350	170	205	45	276	2	6	7
БОКС-21Н-IP31	465	350	170	420	45	276	2	6	15
БОКС-23Н-IP31 (2х дв.)	465	680	170	420	45	609	4	12	45
БОКС-31Н-IP31	680	350	170	630	45	276	2	6	30
БОКС-33Н-IP31 (2х дв.)	680	680	170	630	45	609	4	12	75
БОКС-43Н-IP31 (2х дв.)	900	680	170	845	45	609	4	12	105
БОКС-61Н-IP31	750	700	170	700	45	626	4	12	-
БОКС-62Н-IP31	750	700	255	700	45	626	4	12	-
