Щиты квартирные учетные

ЩКУ-ХН-IPXX

Щ - Щит
К - Квартирный
У - Учетный
ХН - Модель навесного щита
IPXX - Степень защиты

НАЗНАЧЕНИЕ

  • для приема, учета и распределения электрической энергии напряжением 220В одно- и трехфазного тока частотой 50 Гц в жилых многоквартирных домах, коттеджных постройках, частных домах, гаражных кооперативах и других зданиях и сооружениях различного назначения;
  • для защиты отходящих линий от токов перегрузки и короткого замыкания.

КОНСТРУКЦИЯ

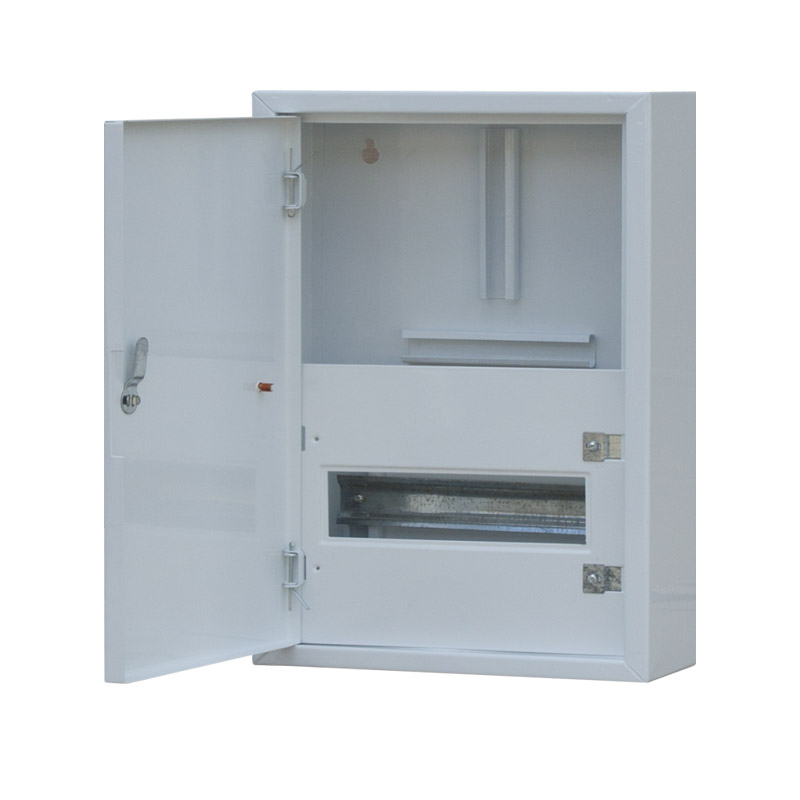

  • корпуса щитов представляют собой металлический шкаф навесного исполнения с дверью, внутри которого могут устанавливаться электронные счетчики, определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на ручку-защелку;
  • для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
  • ввод проводов внутрь щитов можно осуществлять снизу или задней стороны, количество отверстий для ввода кабеля (n) указано в таблице;
  • применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 9016), степень защиты - IP31.

ПРЕИМУЩЕСТВА

  • удобство монтажа;
  • уменьшенная глубина корпуса ;
  • высококачественное порошковое покрытие;
  • жесткая упаковка ( двухслойный гофрокартон).

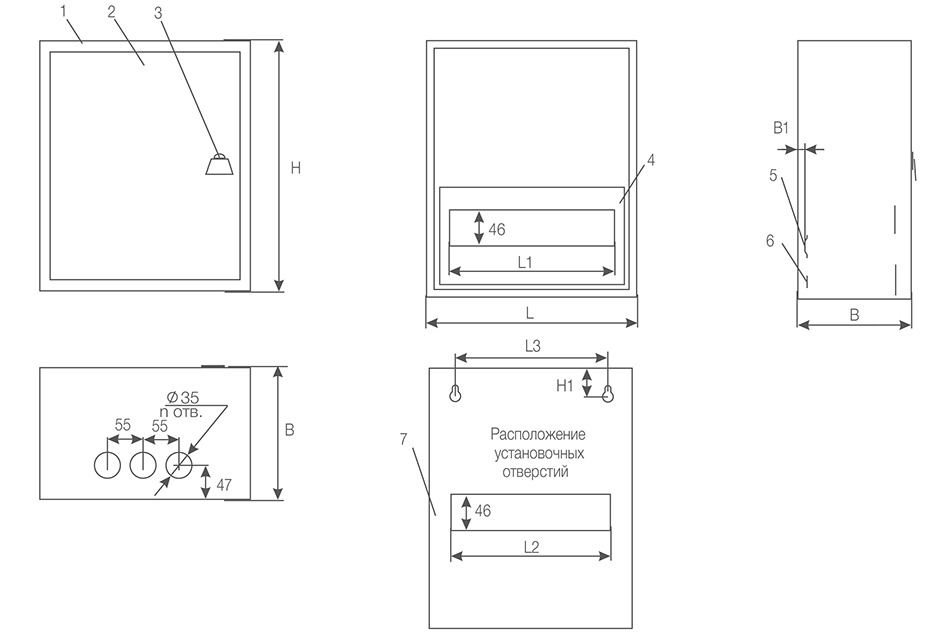

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ

1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Планка крепления шин N и PE; 7- Дно.

ТАБЛИЦА РАЗМЕРОВ

НАИМЕНОВАНИЕ H, мм L, мм B, мм H1, мм L1, мм L2, мм L3, мм B1, мм Количество DIN-реек Количество планок 3/0 n, шт. Количество модулей Скачать чертеж
ЩКУ-1Н-IP31 250 300 95 45 217 200 226 13 1 1 6 12 Скачать
ЩКУ-2Н-IP31 400 250 95 45 163 163 176 13 1 1 6 9 Скачать
