Щиты распределительные встраиваемые с кожухом
НАЗНАЧЕНИЕ
- для приема и распределения электрической энергии напряжением 380/220В одно- и трехфазного тока частотой 50 Гц в силовых и осветительных установках в зданиях и сооружениях различного назначения;
- для защиты отходящих линий от токов перегрузки и короткого замыкания.
КОНСТРУКЦИЯ

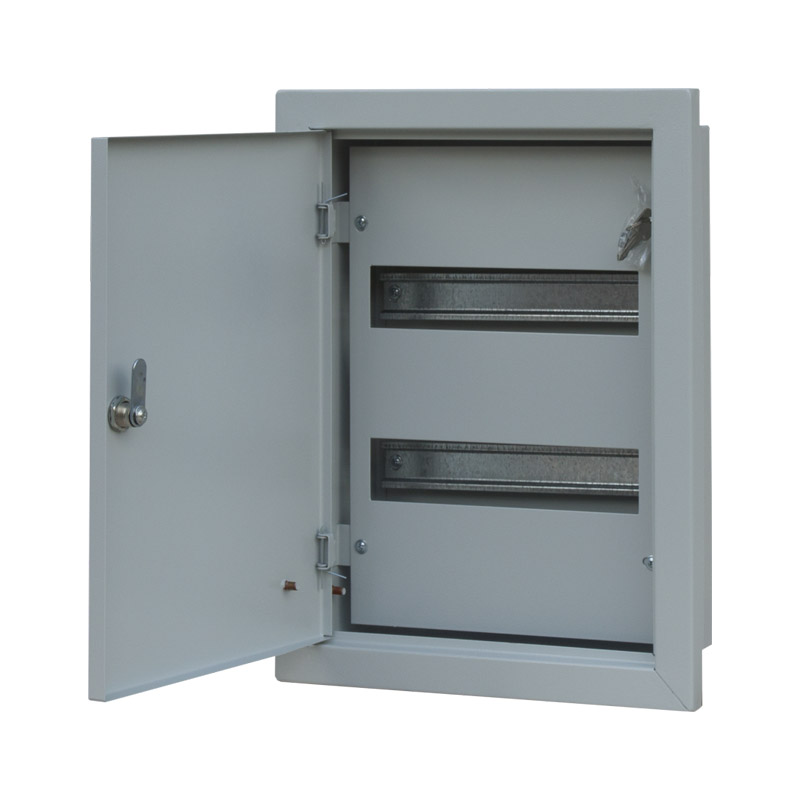

- корпуса щитов представляют собой металлический шкаф встраиваемого исполнения с дверью, внутри которого может устанавливаться определенное количество модульных автоматических выключателей и другой аппаратуры с креплением на DIN-рейку. Двери корпусов закрываются на замок с ключом;
- для защиты от случайного проникновения к токопроводящим частям предусмотрена фальшпанель из листового металла;
- ввод проводов внутрь щитов можно осуществлять сверху или снизу, количество отверстий для ввода кабеля (n) указано в таблице;
- применяемый материал - металл толщиной 0.8 мм, покрытие корпуса - порошковая краска (RAL 7035), степень защиты - IP31.
ПРЕИМУЩЕСТВА
- удобство монтажа;
- максимально широкий ассортимент типоразмеров серии;
- высококачественное порошковое покрытие;
- жесткая упаковка ( двухслойный гофрокартон).

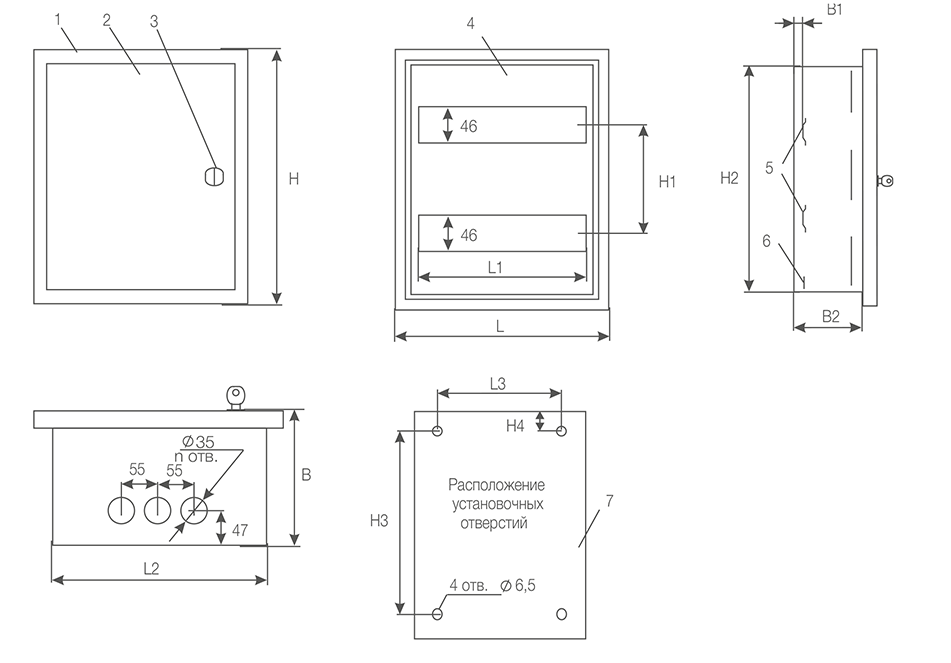

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ
| 1- Корпус щита; 2- Дверь; 3- Замок; 4- Фальшпанель; 5- DIN-рейка; 6- Планка крепления шин N и PE; 7- Дно. |
ТАБЛИЦА РАЗМЕРОВ
| НАИМЕНОВАНИЕ | H, мм | L, мм | B, мм | H1, мм | H2, мм | H3, мм | H4, мм | L1, мм | L2, мм | L3, мм | B1, мм | B2, мм | Количество DIN-реек | Количество планок 3/0 | n, шт. |
Количество модулей |
Скачать чертеж |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ЩРВк-9-IP31 | 280 | 280 | 120 | - | 230 | 174 | 25 | 163 | 230 | 124 | 13 | 100 | 1 | 1 | 6 | 9 |  |
| ЩРВк-12-IP31 | 280 | 380 | 120 | - | 230 | 174 | 25 | 217 | 280 | 174 | 13 | 100 | 1 | 1 | 6 | 12 | |
| ЩРВк-15-IP31 | 280 | 380 | 120 | - | 230 | 174 | 25 | 271 | 330 | 224 | 13 | 100 | 1 | 1 | 6 | 15 | |
| ЩРВк-18-IP31 | 430 | 280 | 120 | 126 | 380 | 324 | 25 | 163 | 230 | 124 | 13 | 100 | 2 | 1 | 6 | 18 | |
| ЩРВк-24-IP31 | 430 | 330 | 120 | 126 | 380 | 324 | 25 | 217 | 280 | 174 | 13 | 100 | 2 | 1 | 6 | 24 | |
| ЩРВк-36-IP31 | 550 | 330 | 120 | 126 | 500 | 444 | 25 | 217 | 280 | 174 | 13 | 100 | 3 | 1 | 6 | 36 | |
| ЩРВк-45-IP31 | 550 | 380 | 120 | 126 | 500 | 444 | 25 | 271 | 330 | 224 | 13 | 100 | 3 | 1 | 6 | 45 | |
| ЩРВк-48-IP31 | 710 | 330 | 120 | 126 | 660 | 604 | 25 | 217 | 280 | 174 | 13 | 100 | 4 | 1 | 6 | 48 | |
| ЩРВк-54-IP31 | 550 | 430 | 120 | 126 | 500 | 444 | 25 | 325 | 380 | 274 | 13 | 100 | 3 | 1 | 6 | 54 | |
